2018年，基于德尔福提供的域控制器技术，奥地利TTTech开发了zFAS控制器，率先应用在奥迪A8中。从此之后，随着自动驾驶技术的发展，域控制器逐渐成为自动驾驶领域关注的焦点。
本篇是“自动驾驶”系列文章的第三篇，从本篇开始，该系列文章开始介绍自动驾驶的控制系统：域控制器。控制系统是自动驾驶系统中最复杂的部分，内容也最多，系列文章首先介绍域控制器的硬件，分为上中下三篇：
- 域控制器硬件（上）：域控制器硬件架构；
- 域控制器硬件（中）：域控制器核心器件（SoC、MCU、SerDes、Switch），关键模块设计原理，技术发展趋势；
- 域控制器硬件（下）：域控制器的竞争格局，50家国内外玩家的主要产品。
本文为上篇。
说明：本文所讨论的域控制器是指算力大于5TOPS，通过外接摄像头、毫米波雷达、激光雷达等传感器，可以同时实现行车和泊车自动驾驶功能。（不含前视一体机）

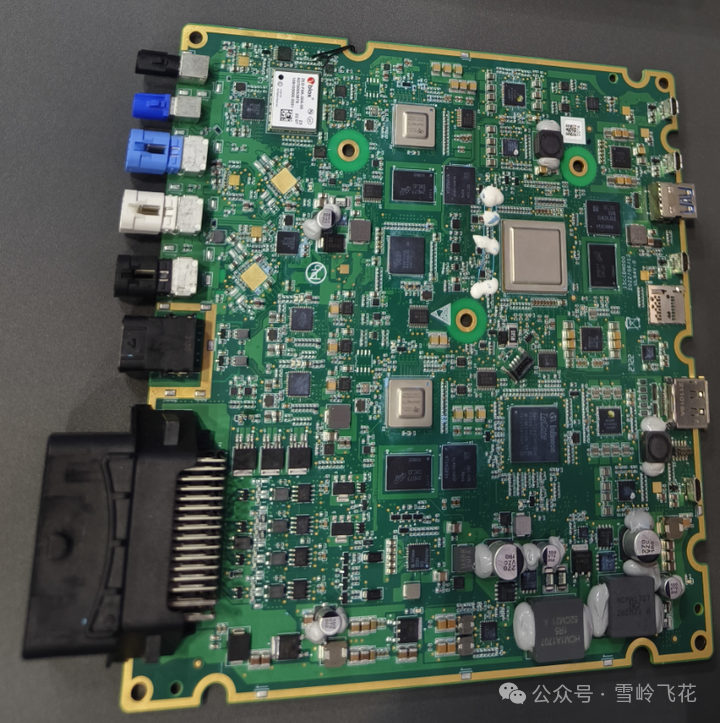

01 基本架构

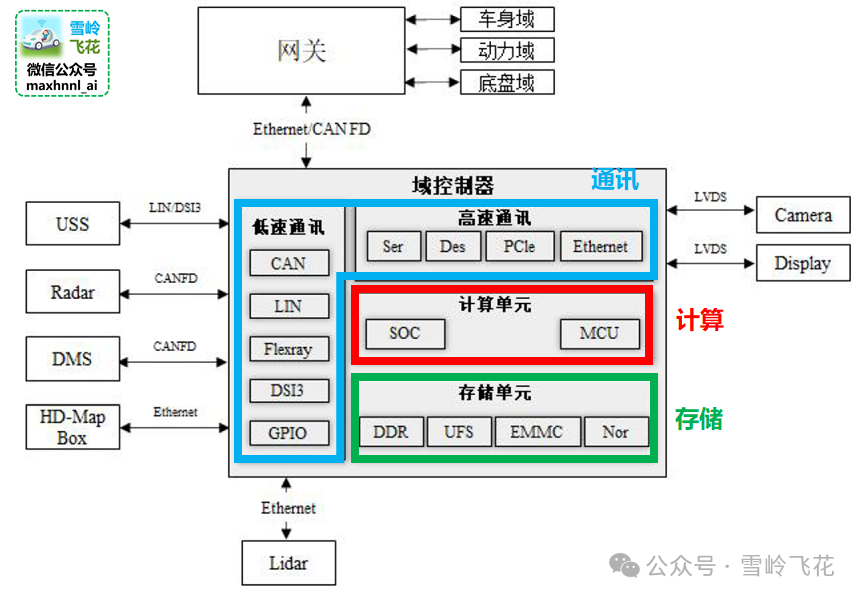

域控制器虽然比较复杂，但是其硬件最核心的主要是3个部分：计算、存储和通信。其基本架构如下所示：
域控制器的主要性能和BOM成本，也基本上由计算、存储和通信这三部分决定。
细化一些的硬件架构示意图，如下所示：
1.主要硬件模块
1）计算模块
域控制器经常被称为自动驾驶的“大脑”，“大脑”主要的职责就是计算，因此计算模块当然是域控制器中的最核心的部分，同时也是整个硬件中最贵的部分。
计算模块通常包含下面几种类型的计算单元：
- AI处理器：运行深度学习算法，进行大模型的推理计算，实现环境感知和规划算法。这类处理器每家叫法略有不同，例如NPU、TPU、BPU等；
- GPU或者FPGA：图像的色彩变换、图形矫正等处理；
- DSP或者专用加速单元：专用的算法快速运算；
- CPU：逻辑运算和决策控制，主要是高精度浮点数串行计算；
- MCU：功能安全相关监控和诊断、车辆控制，具备较高的功能安全等级；
其中，前4个部分通常会被集成到1片SoC（System on Chip）中，使得资源利用更高，综合成本更低，有部分SoC甚至还集成了MCU。

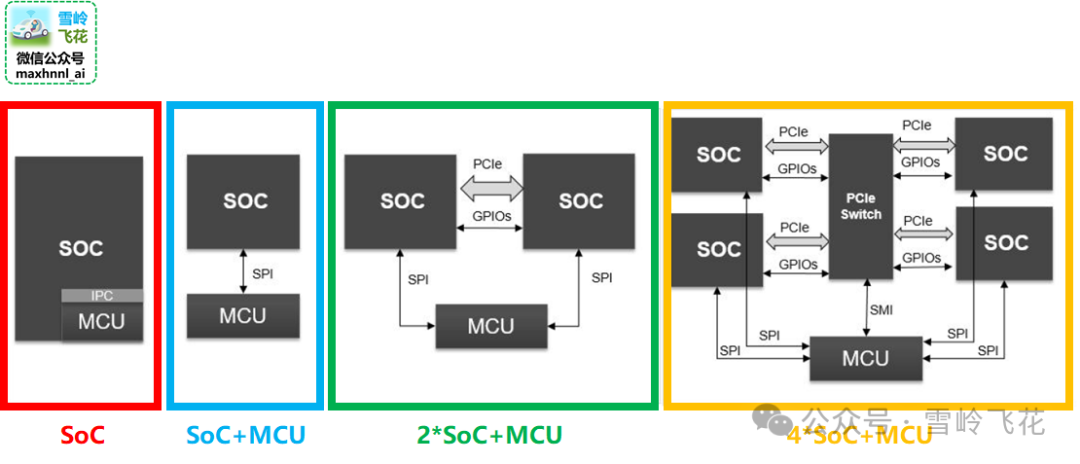

根据不同的计算需求，一个域控制器中可能有多个SoC或者MCU，如下所示：
2）通信模块
通信模块包括：域控制器对外通信，以及控制器内部的片间通信。
其中，对外通信的接口和通信对象，主要包括：
- LVDS：摄像头、屏幕等；
- Ethernet：激光雷达、区域控制器、T-Box等；
- CAN：毫米波雷达、超声波雷达控制器、EPS、ESP、VCU等；
- LIN：超声波雷达采用LIN总线就够了；
- FlexRay：部分特定控制器；
- RS232：导航定位等；
- A2B：麦克风、音响、部分传感器等；
控制器内部的片间通信主要包括：SPI、I2C、PCIe、NVLink等。
3）存储模块
存储部分主要包括RAM、eMMC、Nor Flash、UFS等。
4）其他
除了上述三个核心模块之外，域控制器硬件还包括电源PMIC、信息安全芯片、阻容感被动器件、散热组件、外壳、接插件、PCB板等。
2.域控制器的分类
根据所能实现功能的不同，域控制器的硬件构成差别巨大，其硬件成本可能从数千元到数万元不等。
通常根据算力的不同，将域控制器分为三类：
- 小算力平台：算力为5-30TOPS，也被称为轻量级行泊一体域控制器，可实现基本的L2功能；
- 中算力平台：算力为30-200TOPS，可实现高速NOA；
- 大算力平台：算力在200TOPS以上，可实现城市NOA；
02 小算力平台
1.主要特点
- 主要芯片：单TDA4VM、J3/A1000L+MCU、SD5223等；
- 算力：5-30TOPS；
- 支持传感器：56Camera，35Radar；
- 实现功能：基本L2行泊一体，例如TJA、HWA、APA等；
2.主要方案

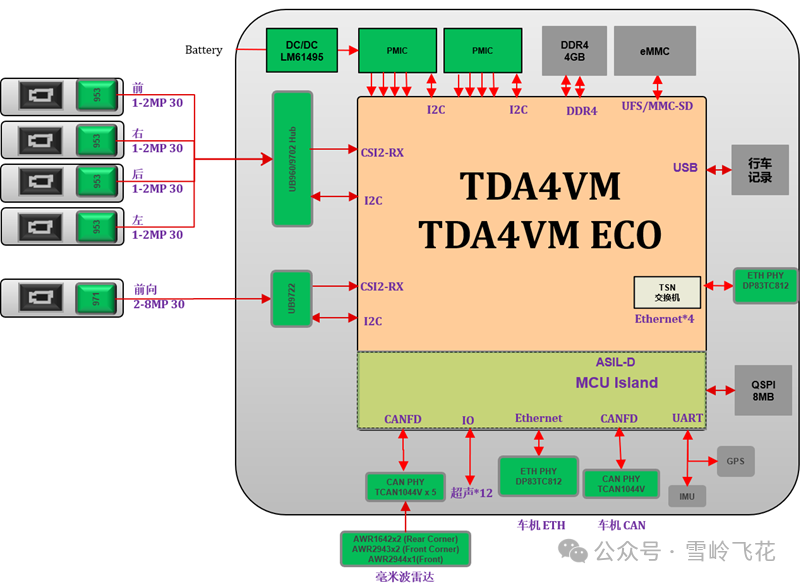

1）单TDA4VM
参考架构如下：
在国内1020万价格区间具备行泊一体功能的车辆中，采用TDA4方案的车型占到了40%50%。
采用该方案的厂家众多，包括福瑞泰克，德赛西威、智驾科技、知行科技、易航智能、东软睿驰、佑驾创新、大疆、百度、纽迈科技等等。

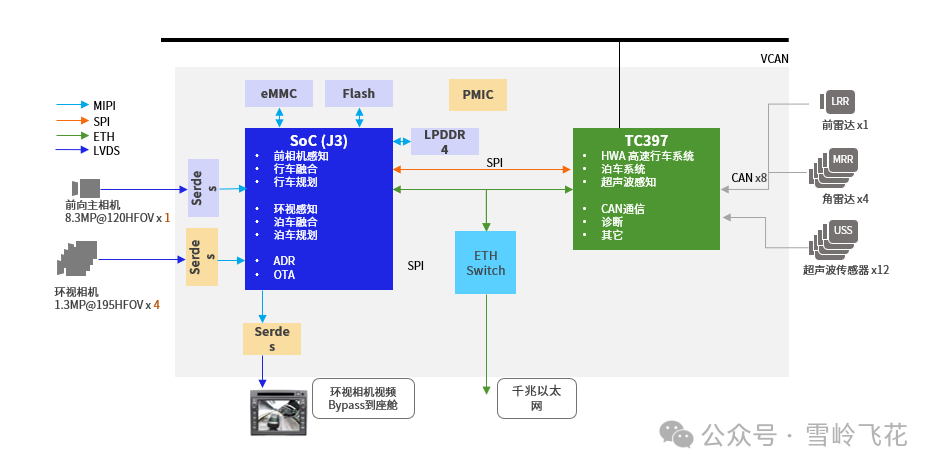

2）J3+MCU
J3内部没有锁步核，因此为了满足功能安全的要求，如果采用J3的话，一般需要外挂一个MCU。
参考架构如下：
采用该方案的有佑驾创新（iPilot 2）、映驰科技、纵目科技（Amphiman3000）、四维图新（单J3+RH850）、禾多科技（HoloARK1.0单J3版）等等。
3）单A1000L
4）行歌SD5223
寒武纪行歌SD5223是面向L2+自动驾驶市场的产品，最大算力超过16 TOPS，单颗SOC可以实现行泊一体的功能，实现自动驾驶系统向5-10万元的入门级车型覆盖。
03 中算力平台
1.主要特点
- 主要芯片：方案比较多，例如TDA4VH、J3+TDA4VM+MCU、2TDA4VM、2J3+MCU、3J3+MCU、2J3+TDA4VM+MCU、Xavier+MCU、J5+MCU、A1000+MCU、Orin-N+MCU等等；
- 算力：30-200TOPS；
- 支持传感器：1011Camera，35Radar；
- 实现功能：高级L2行泊一体，可以实现高速NOA，记忆行车，记忆泊车等；
2.主要方案

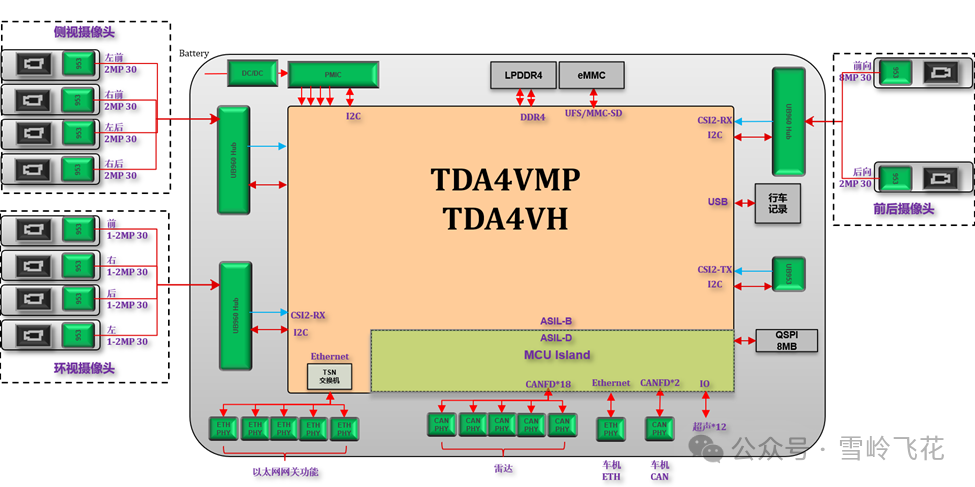

1）单TDA4VH或TDA4VMPlus
算力为24~32TOPS，参考架构如下：
2）J3+TDA4VM+MCU

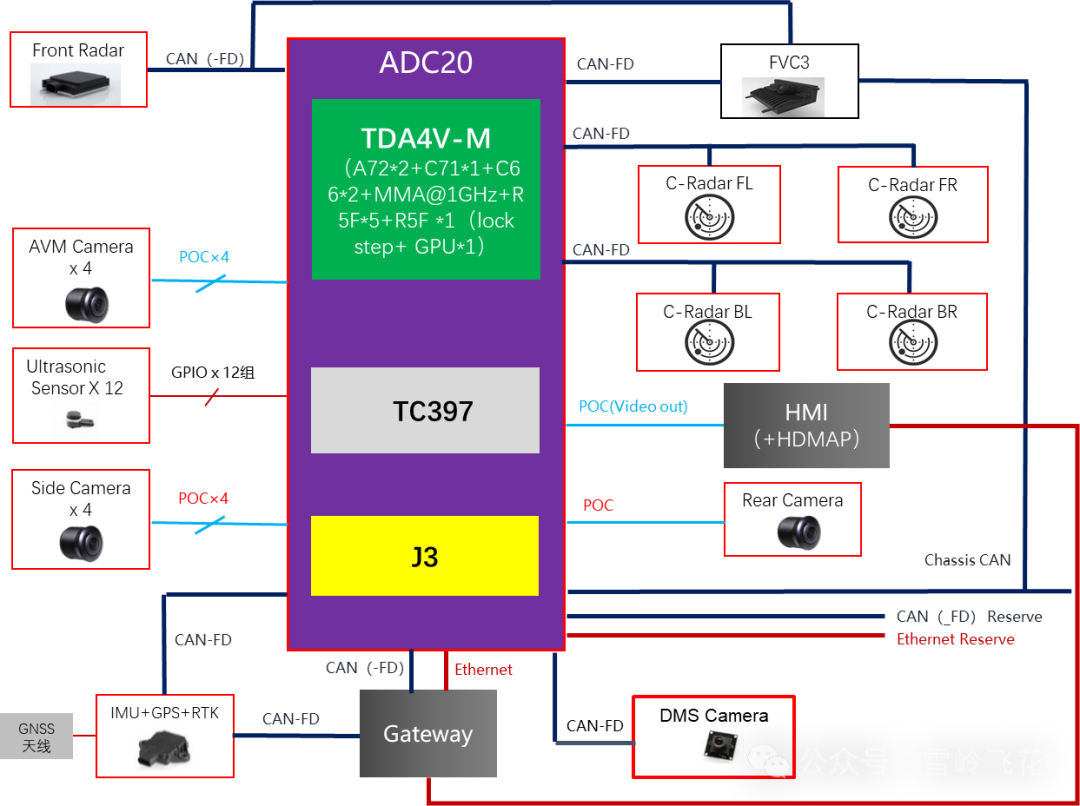

福瑞泰克ADC20参考架构如下：
3）2*TDA4VM

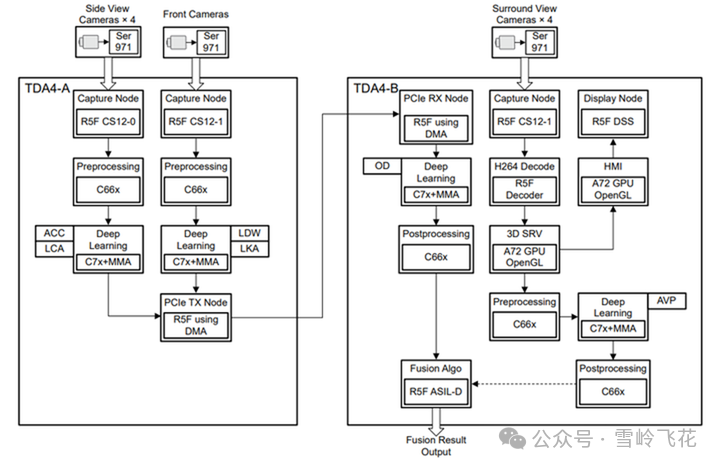

TI官方的双TDA4架构方案：
使用该方案的有：百度ANP2.0、大疆（D80）、智驾科技、易航智能（雷诺江铃-羿 、上汽大通等量产使用）。
4）2*J3+MCU
宏景智驾为2021款理想One提供的域控采用该方案。
5）3*J3+MCU

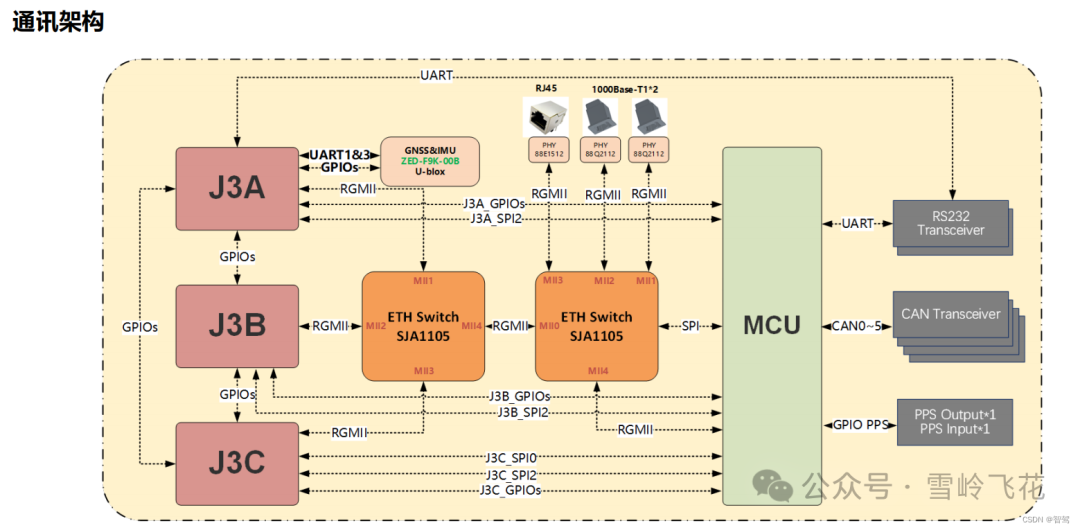

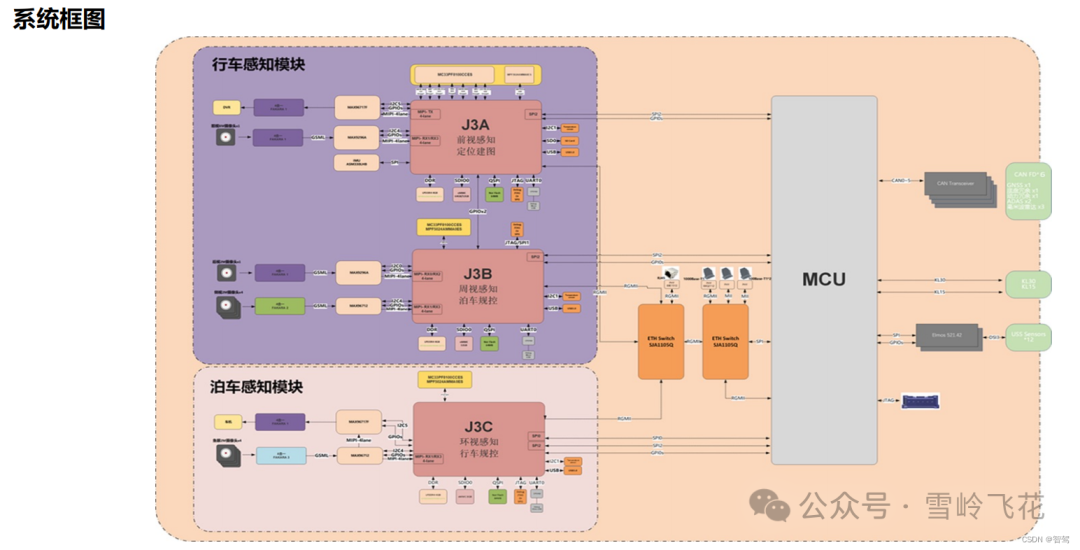

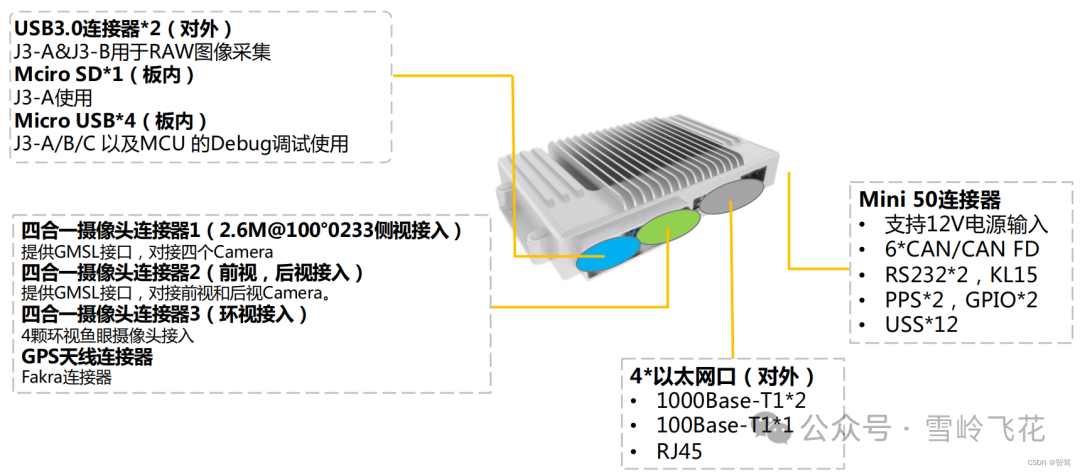

地平线官方提供的参考设计如下：
6）2*J3+TDA4+MCU
禾多科技HoloArk 1.0的高配版采用该方案（2*J3+TDA4+TC397）。

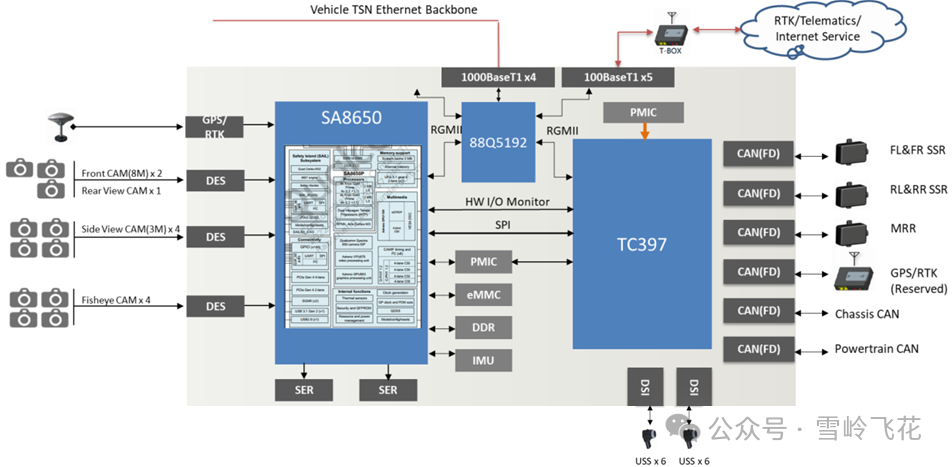

7）8650+MCU
8）Xavier+MCU
9）J5+MCU

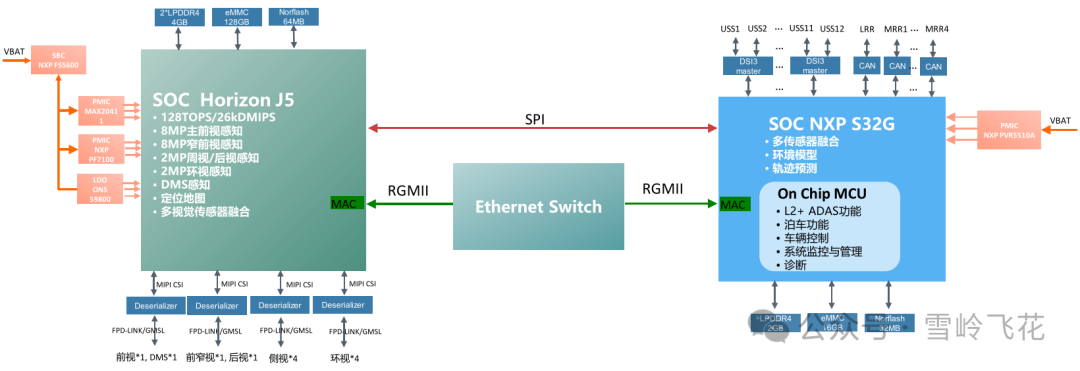

地平线官方有参考设计支持，J5一般搭配使用S32G、TDA4等。
10）A1000+MCU
使用该方案的有吉咖智能、德赛西威（ICP Aurora）、清智科技等。
黑芝麻官宣在红旗EQM和江淮思皓品牌中量产该方案。
11）Orin-N+MCU
Orin-N为Orin-X的低配版本。
04 大算力平台
1.主要特点
- 主要芯片：多个A1000/A1000Pro/A2000、J5以及Orin-X，配合MCU；
- 算力：>200TOPS；
- 支持传感器：1013Camera，15Radar，以及1~3Lidar；
- 实现功能：L2~L3行泊一体，可以实现城市NOA，AVP等；
2.主要方案
1）2*A1000+MCU

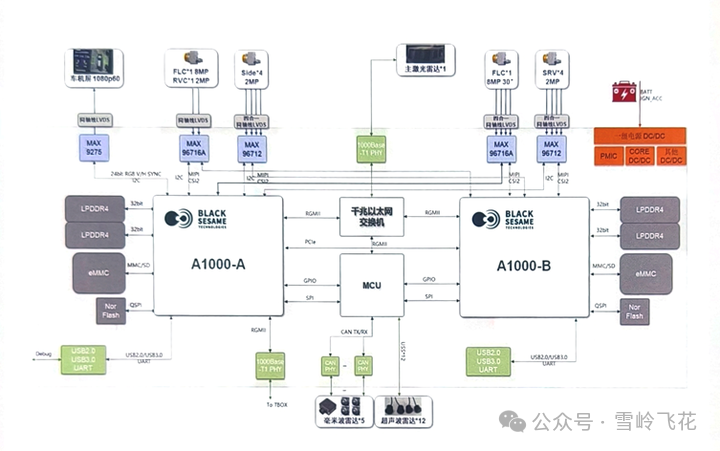

黑芝麻提供的双A1000参考设计：
江汽集团、吉利等车企部分行泊一体车型使用该方案。
2）2*J5+MCU
有部分厂家的参考设计如下：
理想L8和比亚迪部分车型上使用该方案。

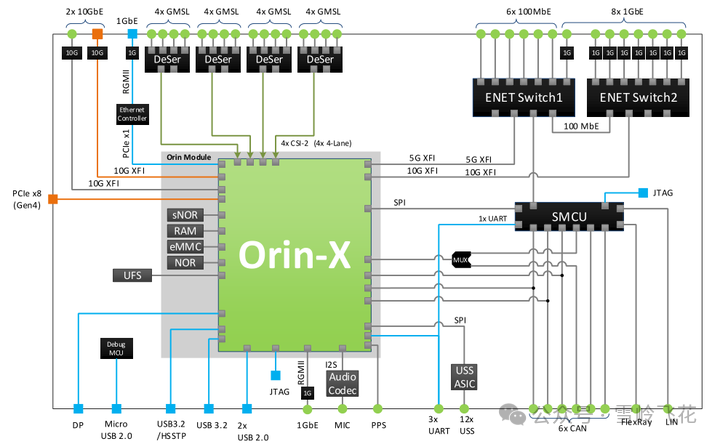

3）Orin-X+MCU
参考架构如下：
创时iECU采用该设计方案，在智己汽车上量产。
4）2*Orin-X+MCU
德赛西威IPU04采用该方案，在理想L9上量产。
博世新一代高阶域控也采用了双Orin方案。
5）4*Orin-X+MCU

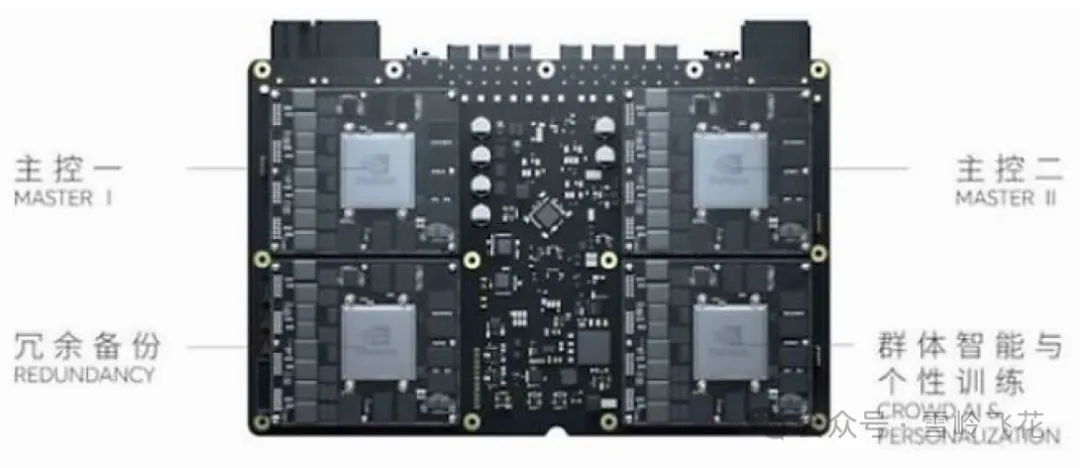

蔚来“Adam”计算平台采用4颗Orin。

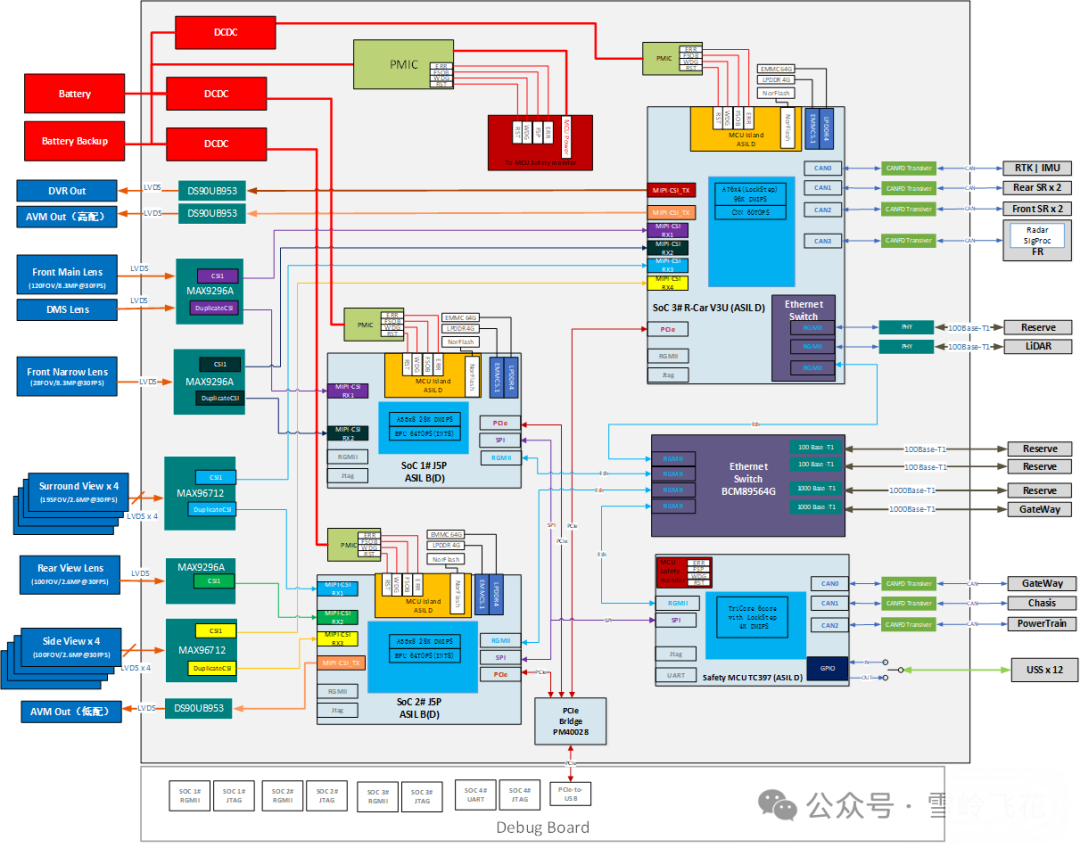

6）2*J5+V3U+TC397
该方案的参考架构如下：

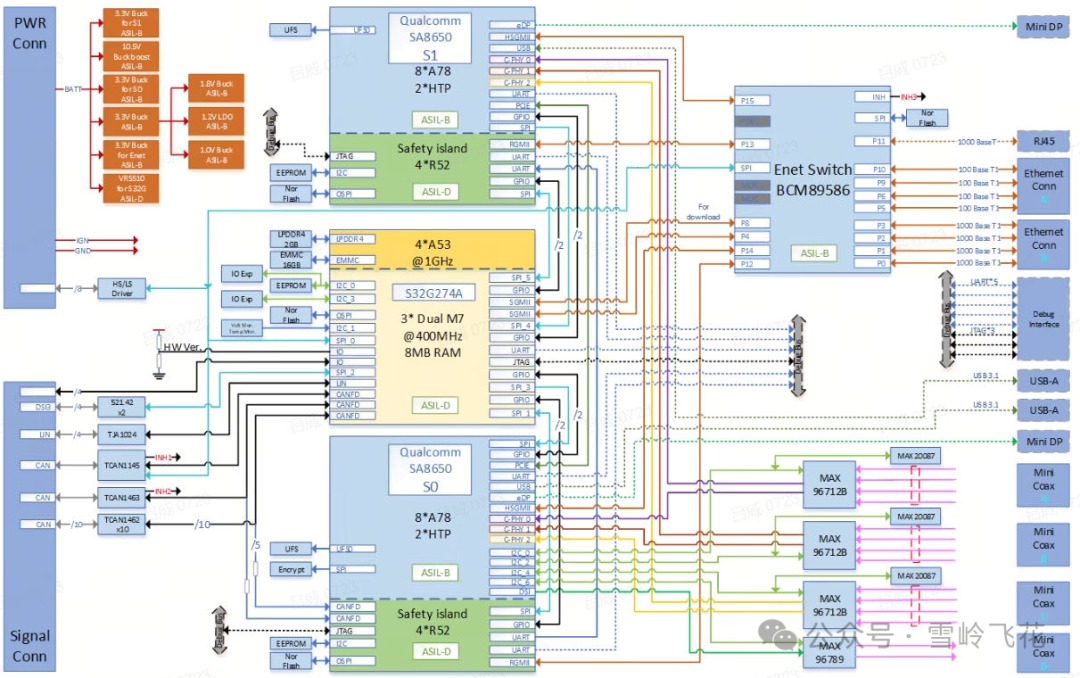

7）2*SA8650+S32G274
该方案的参考架构如下：

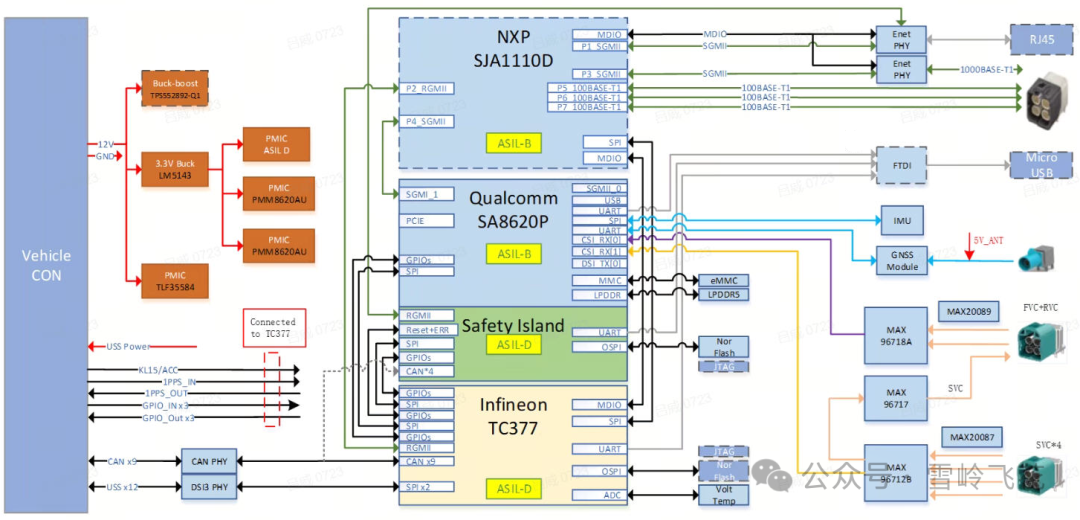

更换8620+TC377可构成中算力平台
该方案的参考架构如下：
05 舱驾融合平台
除了上述三种不同算力的自动驾驶域控制器之外，最近业内也在讨论舱驾融合，因此，出现了许多舱驾融合域控制器方案，本小节做一下简要介绍。
1.主要特点
舱驾一体，是指在一个高性能计算单元内，实现座舱域与智驾域的融合，可同时支持智舱和智驾功能。
舱驾一体的主要优势在于：
- 降低成本：物料方面，相比于多SoC方案，单芯片集成度更高、使用物料更少，且共用一套散热系统带来散热成本下降；
- 降低通讯延时，优化功能体验：使舱和驾之间数据传输从板间通讯变为片内通讯并共享内存；
- 优化算力利用率：当前芯片还未做到完全的算力动态分配，但未来会从静态配置的算力迭代至动态分布的算力；
- 应用层面创新空间更大：舱驾融合后，有助于工程师在整体维度进行功能开发，相互调度各自服务或资源，从而融合出更有创新性的应用；

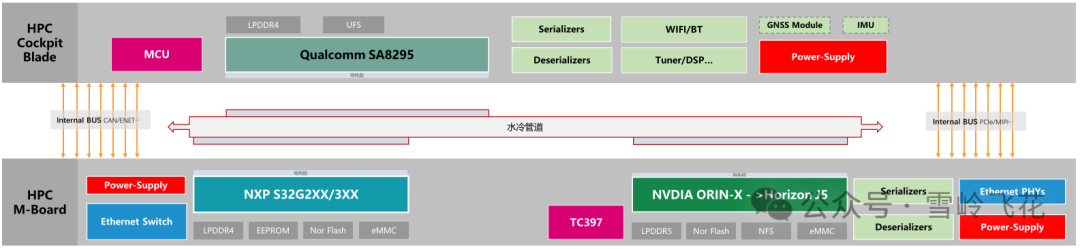

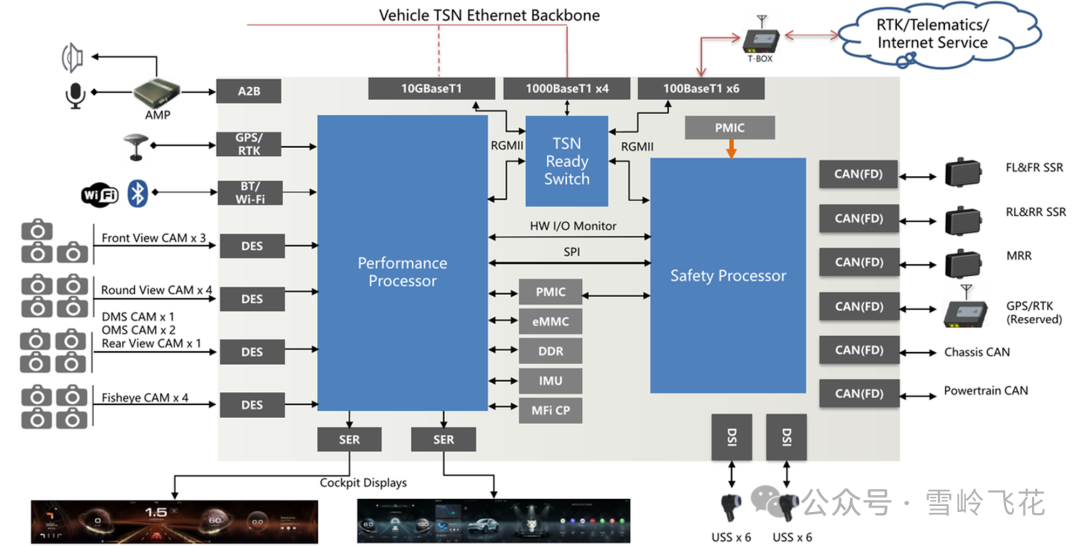

舱驾融合域控制器的参考架构如下：
2.主要方案
业内不少厂家提出了各自的舱驾一体方案，有些方案还在论证阶段，仅供大家参考。

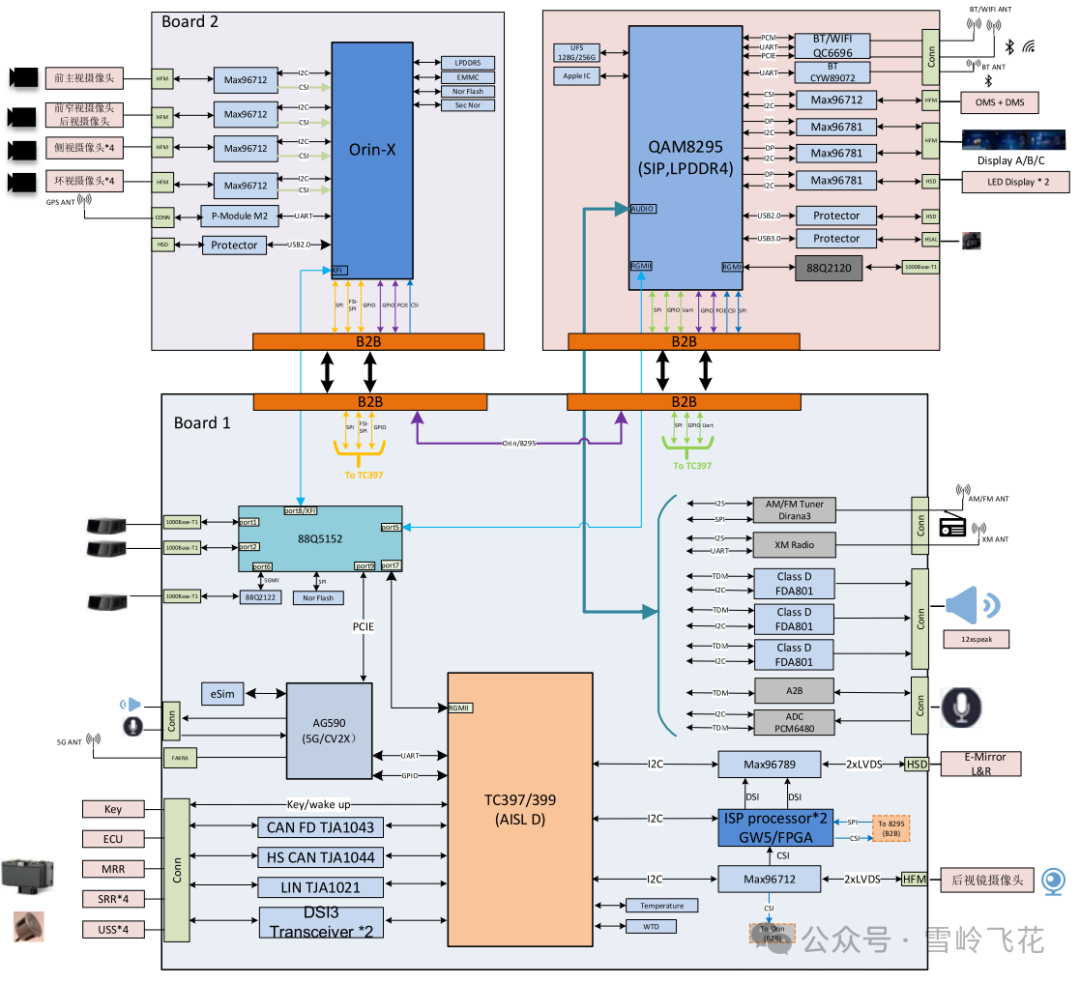

1）J5+8295+TC397

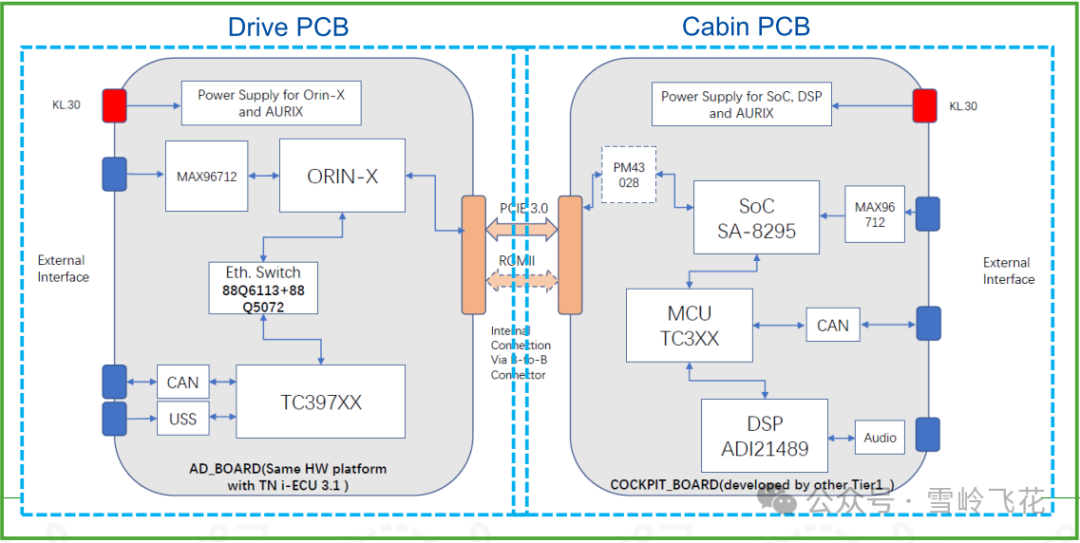

2）Orin-X+8295+TC397

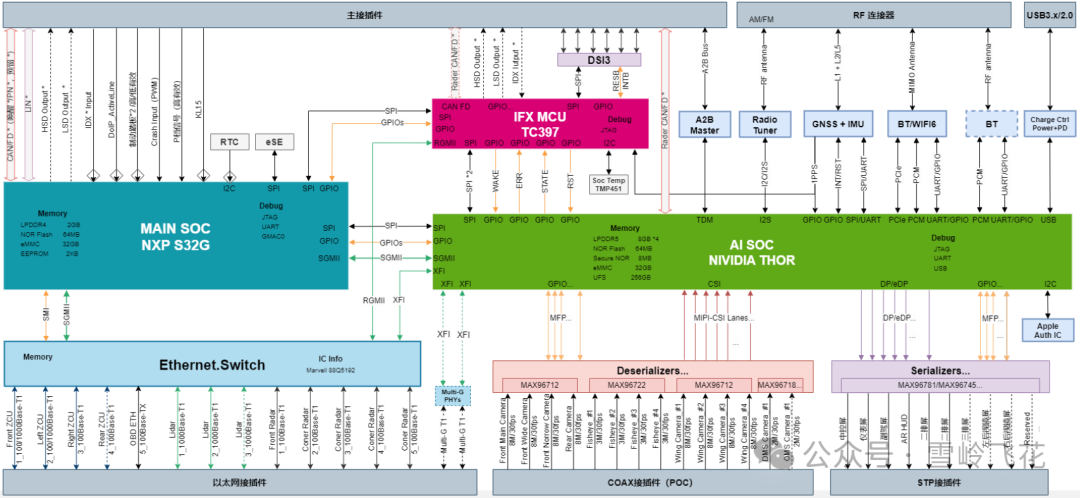

3）Thor+S32G+TC397
4）Orin-X/J5+8295+S32G
5）Orin-X+8295+2*TC397
6）8775方案
高通的舱驾融合方案，采用8775或者8x9x系列SoC实现。
7）8295+S32G
该方案主要是零跑在使用。
06 结语
自动驾驶域控制器的硬件架构方案多种多样，具体如何选择，需要依据自动驾驶功能需求和成本空间，以及自身研发团队和合作伙伴的擅长领域，做灵活的选择。
