数据质量监控系统设计
ckckck2025年1月10日8 浏览整体架构设计

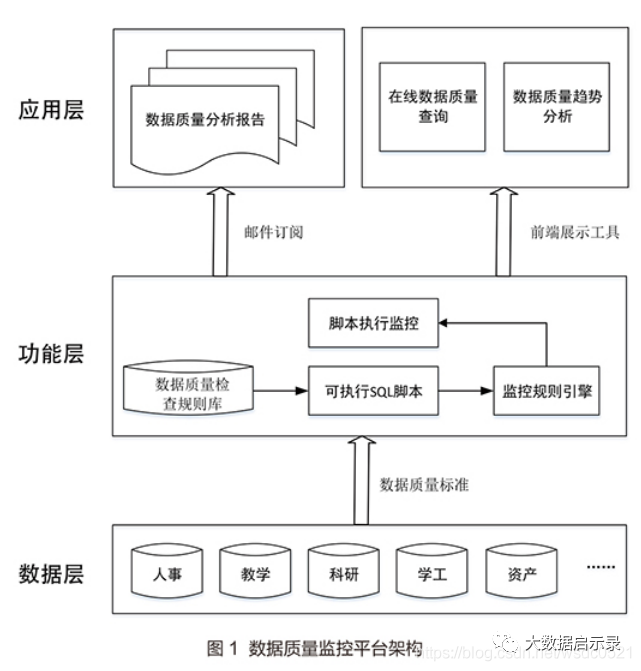

数据质量监控平台主要包括三个部分：数据层、功能层和应用层，平台架构如图1所示。
1. 数据层
数据层定义了数据质量监控的对象，主要是各核心业务系统的数据，如人事系统、教学系统、科研系统、学生系统等。
2. 功能层
功能层是数据质量监控平台的核心部分，包括：
- 数据质量检查规则的定义
- 数据质量检查规则脚本
- 检查规则执行引擎
- 数据质量检查规则执行情况监控
3. 应用层
数据质量检查结果可以通过两种方式访问：
- 通过邮件订阅方式将数据质量检查结果发给相关人员。
- 利用前端展示工具（如MicroStrategy、Cognos、Tableau等）开发数据质量在线分析报表、仪表盘、分析报告等。前端展示报表不仅能够查看汇总数据，而且能够通过钻取功能查看明细数据以便业务人员能够准确定位到业务系统的错误数据。

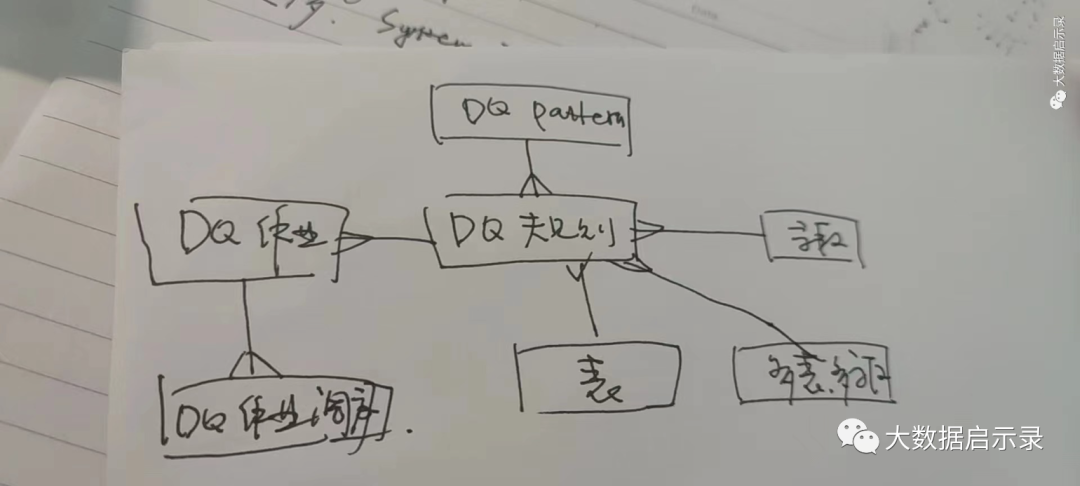

规则库设计与梳理

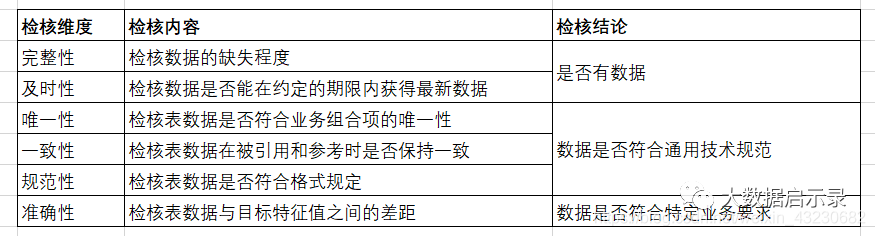

常见规则
| 序号 | 分类 | 规则细则 |
|---|---|---|
| 1 | 校验规则 | A字段值长度小于阀值A |
| 2 | 校验规则 | A字段的值是否包含CSS样式 |
| 3 | 校验规则 | A字段的值是否有乱码 |
| 4 | 校验规则 | A字段值中汉字长度小于阀值A |
| 5 | 校验规则 | A字段值是否符合yyyy-MM-dd HH:mm:ss时间格式 |
| 6 | 校验规则 | A字段值等于阀值A |
| 7 | 校验规则 | A字段值大于阀值A |
| 8 | 校验规则 | A字段值长度大于阀值A |
| 9 | 校验规则 | A字段值长度等于阀值A |
| 10 | 校验规则 | A字段的值是否包含JavaScript代码 |
| 11 | 校验规则 | A字段值与字段B值相同 |
| 12 | 校验规则 | A字段值包括规则库中配置阀值,或包括接口配置阀值A |
| 13 | 校验规则 | A字段值以规则库中配置阀值结尾,或以接口中阀值A结尾 |
| 14 | 校验规则 | A字段值是否包含日期 |
| 15 | 清洗规则 | A字段值内容格式化 |
| 16 | 清洗规则 | A字段值包含阀值A时，则删除A字段值中阀值A字符串 |
| 17 | 清洗规则 | A字段值包含阀值A字符时，直接丢弃 |
| 18 | 清洗规则 | A字段值转义字符还原 |
| 19 | 矫正规则 | A字段时间大于B字段时间，则A字段值=B字段值 |
| 20 | 矫正规则 | A字段值包含阀值A，则：B字段值=阀值B |
| 21 | 矫正规则 | A字段值包含阀值A，则A字段值中的阀值A替换为阀值B |
常见规则库逻辑实现示例
规则一：字段值长度小于阈值A
java
public Boolean isALengthLtB(MonitorRule mr, MonitorRuleRelation mrr, Object oneData) {
// 判断A字段及A阀值不为空
if (!StringUtils.isNotBlank(mrr.getInterAField()) || !StringUtils.isNotBlank(mrr.getThresholdA()))
return false;
Object aFieldValue = Reflect.getObjectXField(oneData, mrr.getInterAField());
// 阀值A必须为数字
if (!BooleanRegular.isNumber(mrr.getThresholdA()))
return false;
// 判断字段A的值不为空
if (!StringUtils.isNotBlank(aFieldValue)) return false;
Double value = Double.parseDouble(mrr.getThresholdA());
if (aFieldValue.toString().length() < value.intValue())
return true;
return false;
}规则19：A字段时间大于B字段时间，则A字段值=B字段值
java
public Object aGTb(MonitorRule mr, MonitorRuleRelation mrr, Object oneData) {
if (!StringUtils.isNotBlank(mrr.getInterAField()) || !StringUtils.isNotBlank(mrr.getInterBField()))
return oneData;
Object a = Reflect.getObjectXField(oneData, mrr.getInterAField());
Object b = Reflect.getObjectXField(oneData, mrr.getInterBField());
if (!StringUtils.isNotBlank(a) || !StringUtils.isNotBlank(b)) // 不为空
return oneData;
if (!BooleanRegular.isDate(a.toString()) || !BooleanRegular.isDate(b.toString()))
return oneData;
// 必须是19位时间格式
if (a.toString().length() == 19 && b.toString().length() == 19) {
long aLong = DateUtil.stringToLong(a.toString(), DateUtil.year_month_day_hour_mines_seconds);
long bLong = DateUtil.stringToLong(b.toString(), DateUtil.year_month_day_hour_mines_seconds);
if (aLong > bLong) {
oneData = Reflect.setObjectXField(oneData, mrr.getInterAField(), b);
}
}
return oneData;
}
规则的计算与解析
很多时候我们会将规则以表达式的形式存储在数据库中，这样有利于动态增减规则和动态修改，能够更方便的维护起来。但通常这种规则表达式的格式和存储要求就变得较为灵活。一般来说，Java代码是无法自动识别和解析该规则的。因此将规则表达式转换为可执行的Java代码变得尤为重要。推荐使用规则引擎来完成对于规则表达式的转换和解析，如：Drools、EasyRules、Esper、Groovy、Aviator、Jexl等。
监控引擎（定时任务）

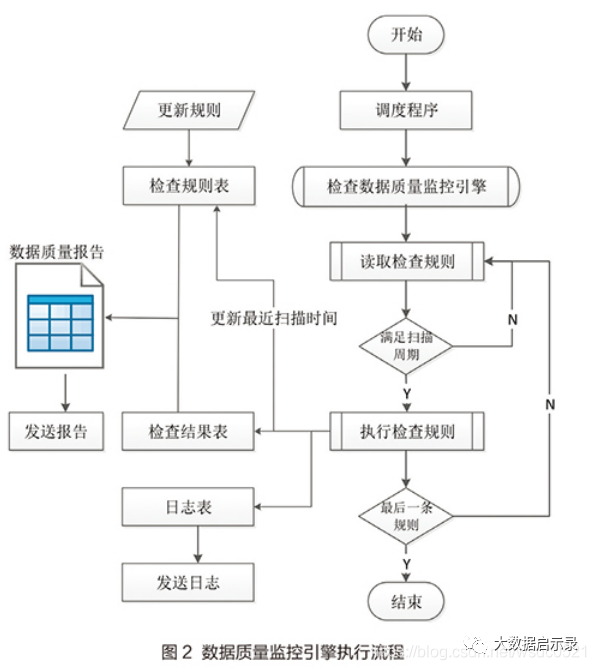

监控引擎是数据质量监控平台的发动机，负责执行监控脚本并产生监控结果。监控引擎是一个可供调度程序定时执行的存储过程，需要部署在一个具有读取其他业务库的数据库用户下。监控引擎执行流程如图2所示，具体执行过程说明如下：
- 通过调度程序定时触发监控引擎执行，监控引擎可以根据实际情况灵活设置调度时间，一般设置在凌晨调度，减少对业务系统的影响。

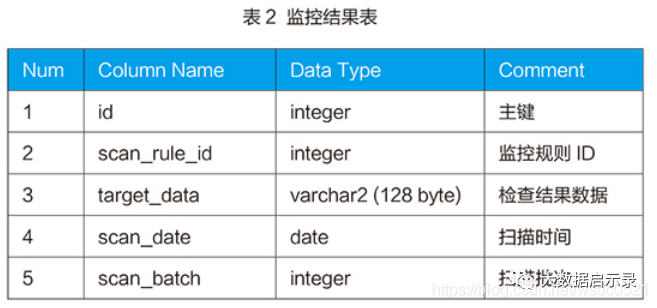

- 监控引擎顺序读取规则库中的数据质量检查规则，判断规则是否有效、判断规则是否满足扫描周期。满足条件后执行检查规则，并将检查结果输出到结果表中。
- 一条规则执行完成后，更新该规则的
last_scan_date（最近扫描时间）字段。 - 将监控规则执行是否成功记录到日志表，尤其是执行失败的规则，并将日志发送给系统管理员，以便及时修复问题。
- 执行完最后一条规则结束监控引擎的一次运行，同时将检查结果以报告的形式发送给相关业务人员。
数据推送统一接口逻辑处理
一般来说我们会将满足触发规则，并且进行处理后的数据写入Kafka。处理的结果有时候会是告警聚合结果，但也有时候会是告警明细详情记录。因此Topic该存储些什么也需要根据业务要求和场景来决定。
接口字段
- 接口服务ID
- 接口名称（方法名）
- 接口接受请求时间
- 推送结束时间
- 接口接受数据量
- 校验异常数据量
- 推送Kafka成功量
- 推送Kafka失败量
- Kafka的Topic名称
- 推送人(信源系统用户ID)：以便快速定位采集人
- 采集器ID：以便快速定位采集器，查询相关问题
或者：
- jobId
- vin码
- 事件名称
- 告警时间
- 监控类型
- 告警类型
告警的阈值规则与触发，及告知方式
无论存放在Kafka里的数据是告警聚合值还是告警明细详情记录，一般情况下我们也不会直接通过邮件或飞书或打电话直接告知相关责任人。通常都是某些告警结果或者告警记录到达了一定的阈值条件或规则条件，才会真正的将告警信息通过邮件/飞书/电话等方式通知到相关责任人。
