什么是BlockManager?

BlockManager是管理整个Spark运行时数据的读写，包含数据存储本身，在数据存储的基础之上进行数据读写。由于Spark是分布式的，所有BlockManager也是分布式的。BlockManager本身相对而言是一个比较大的模块，Spark中有非常多的模块：调度模块、资源管理模块等等。BlockManager是另外一个非常重要的模块，BlockManager本身源码量非常大。本篇从BlockManager原理流程对BlockManager做深刻的理解。在Shuffle读写数据的时候，我们需要读写BlockManager的内容。

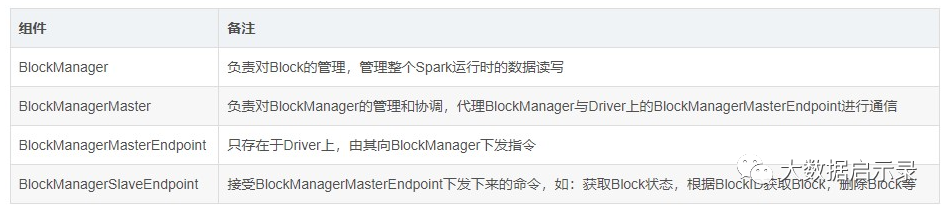

BlockManager是整个Spark底层负责数据存储与管理的一个组件，Driver和Executor的所有数据都由对应的BlockManager进行管理。

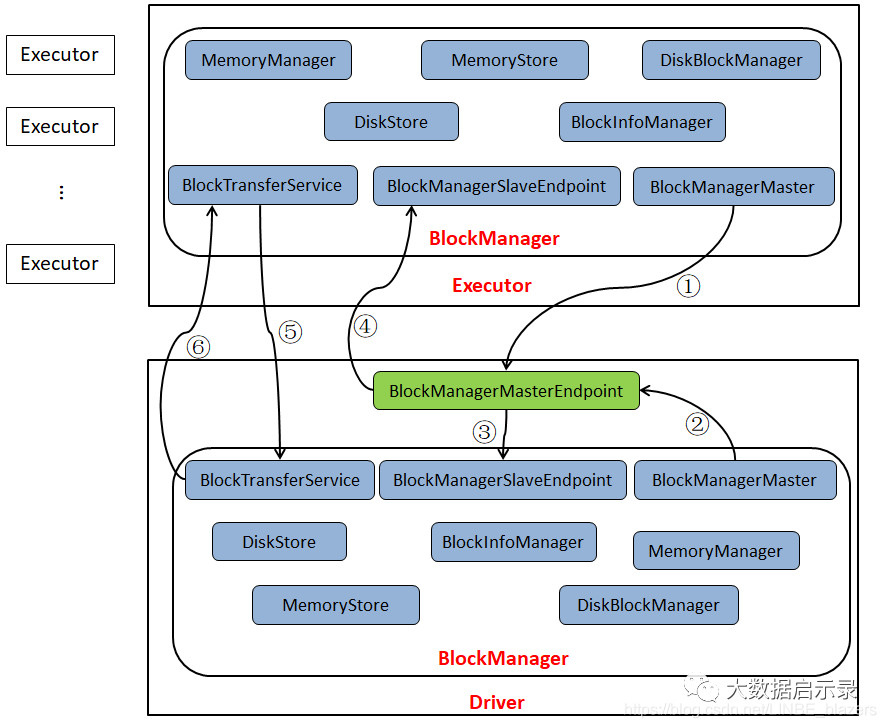

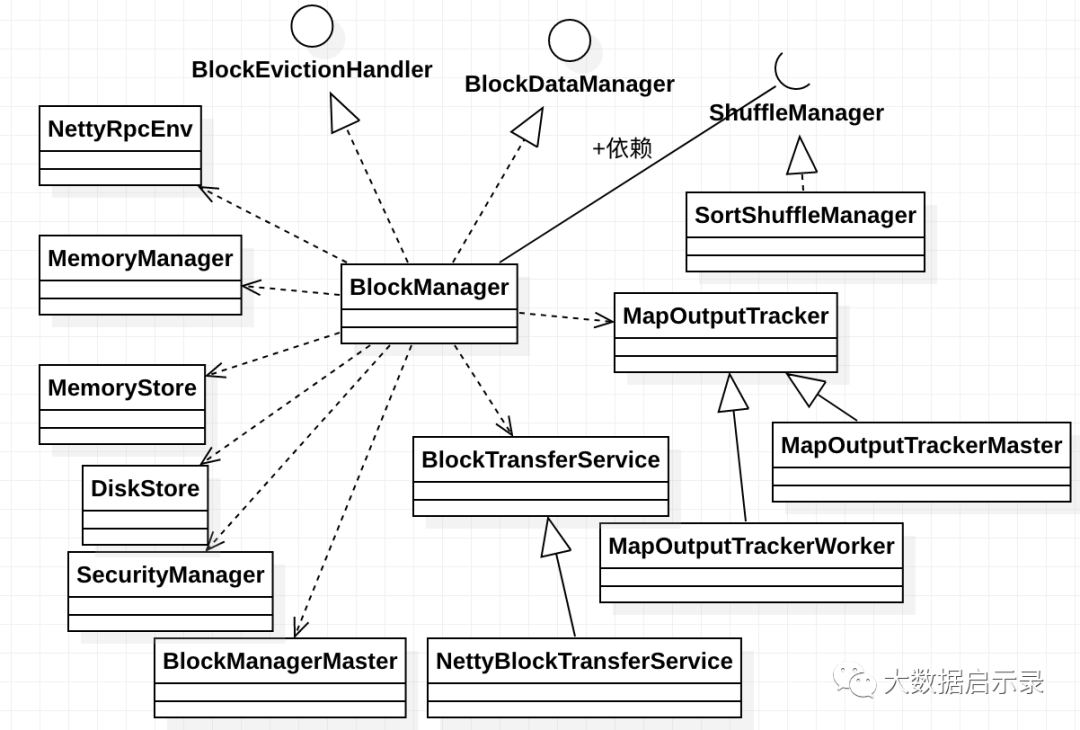

BlockManager相关类之间的关系如下:

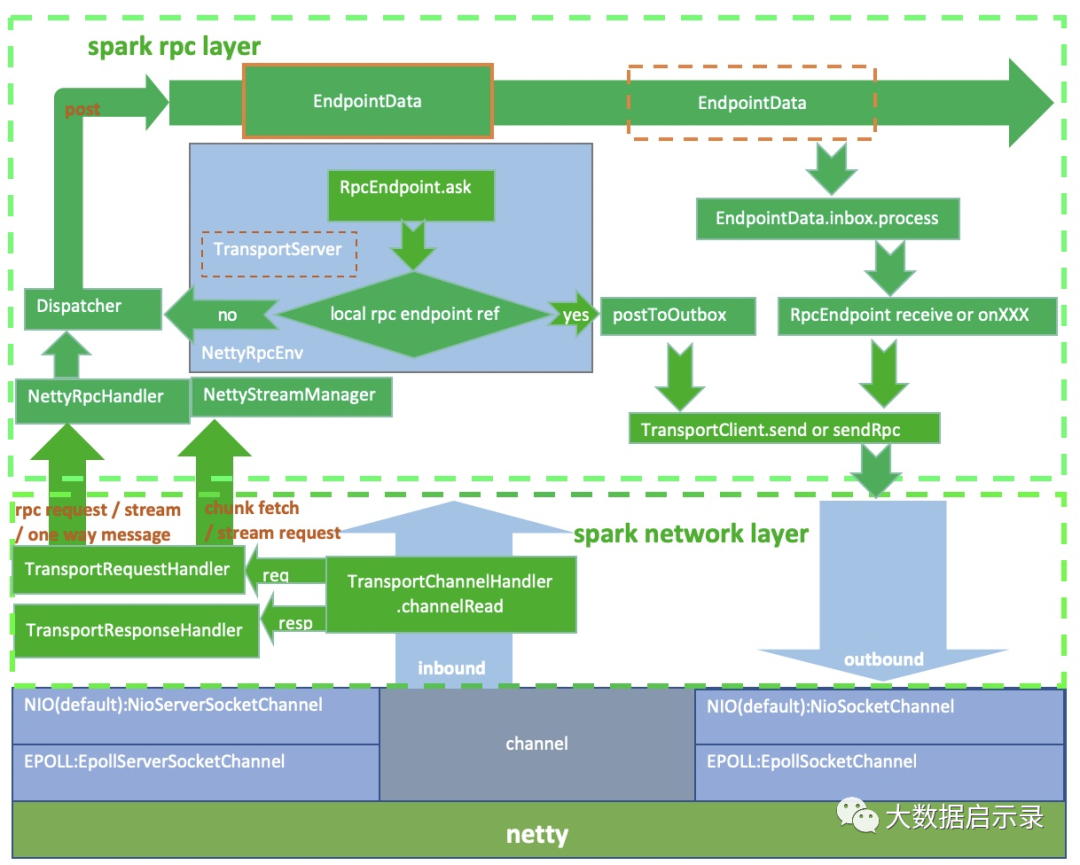

Spark RPC 整体架构图如下

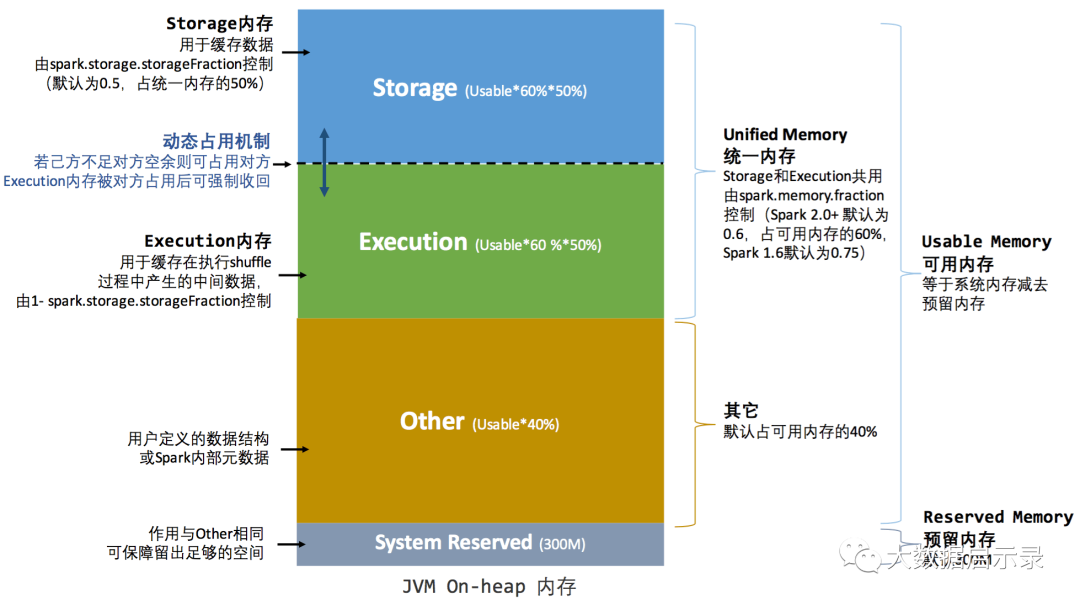

Spark 统一内存模型

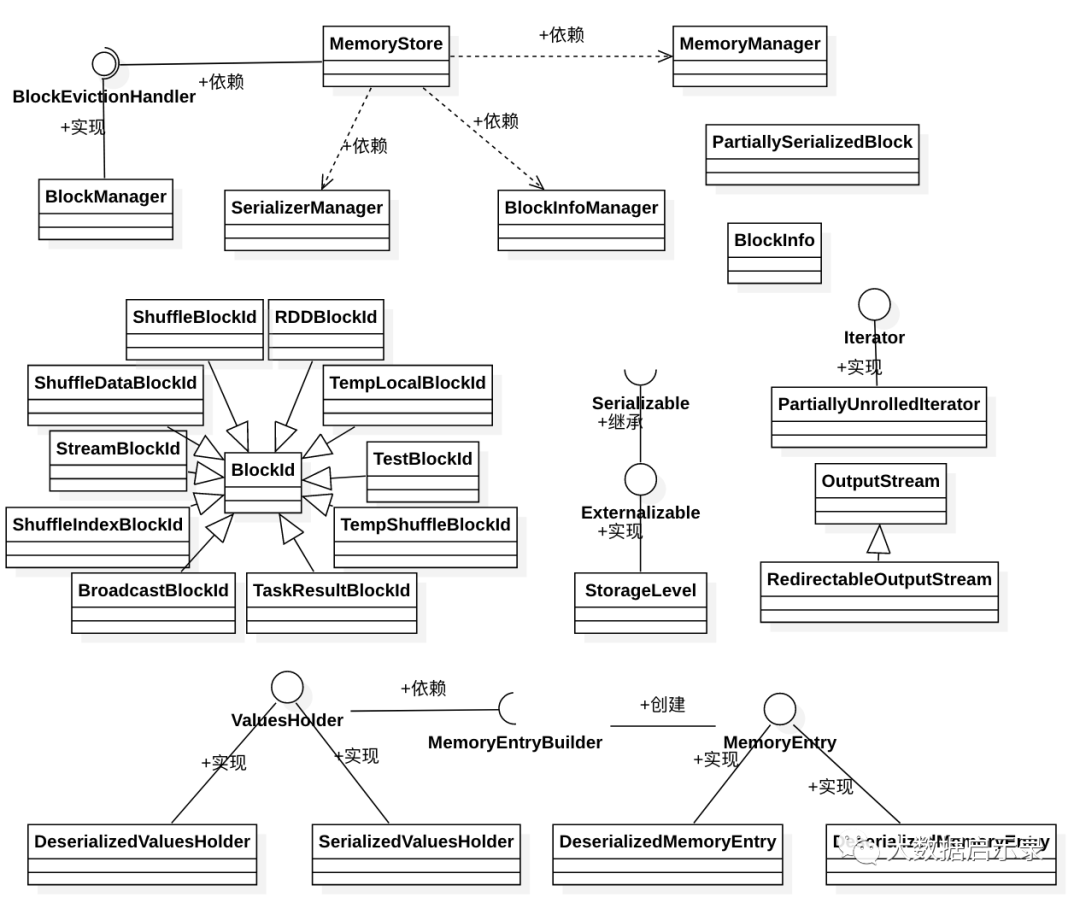

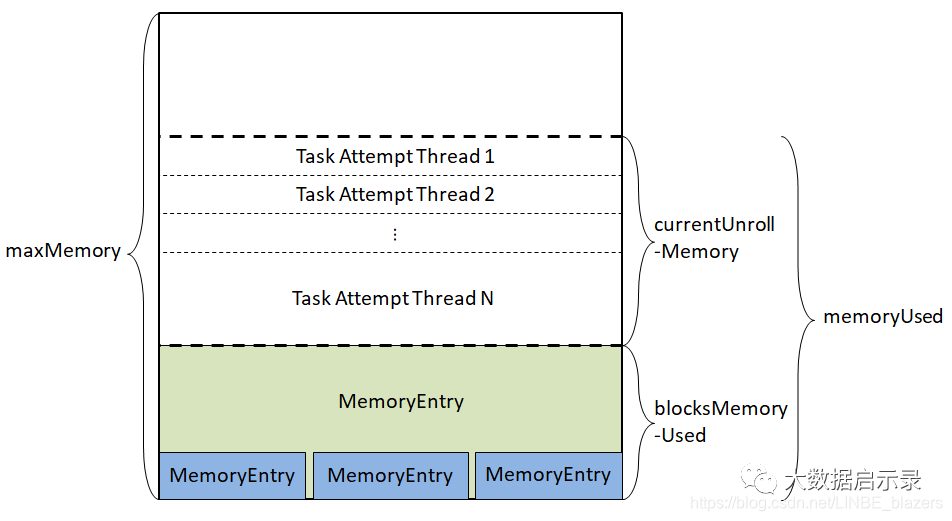

MemoryStore的内存模型

MemoryStore负责将Block存储到内存，减少对磁盘的依赖，MemoryStore依赖MemoryManager（与之相对应的是DiskStore，负责将Block存储在磁盘上）。

maxMemory = memoryManager.maxOnHeapStorageMemory + memoryManager.maxOffHeapStorageMemory

MemoryStore分为三部分:

• blocksMemoryUsed: Block存储占用（存储为MemoryEntry，一种特制，有两种实现：DeserializedMemoryEntry、SerializedMemoryEntry）
• currentUnrollMemory: 将要被展开的Block数据占用的内存，称为currentUnrollMemory 未被使用的内存
• 其他补充: 在MemoryStore中，存储/执行内存的软边界，堆内/堆外内存的隔阂都是透明的，其原因：MemoryStore依赖MemoryManager。展开(Unroll)操作的内存必须是将整个Block内存提前申请好的，防止向内存真正写入数据的时候发生内存溢出。展开(Unroll)所申请的这部分其实并没有被真正的占用，是先过一遍partition的数据，看一下全部cache到内存需要占用多大，然后向MemoryManager预约这么大的内存，如果完全足够，那么才将数据完全存储到内存中，这时候占用内存是StorageMemory中的。

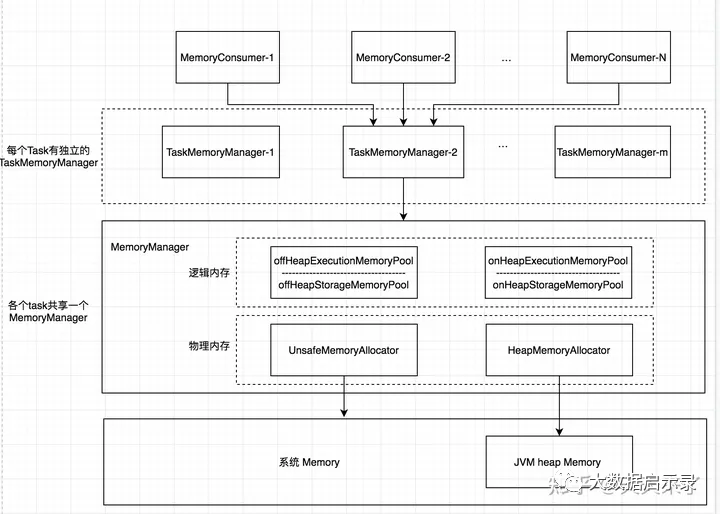

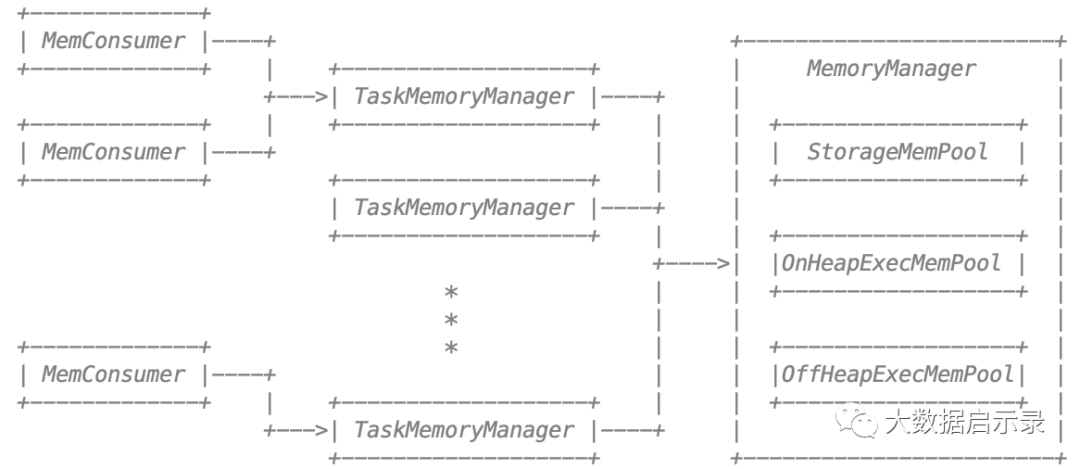

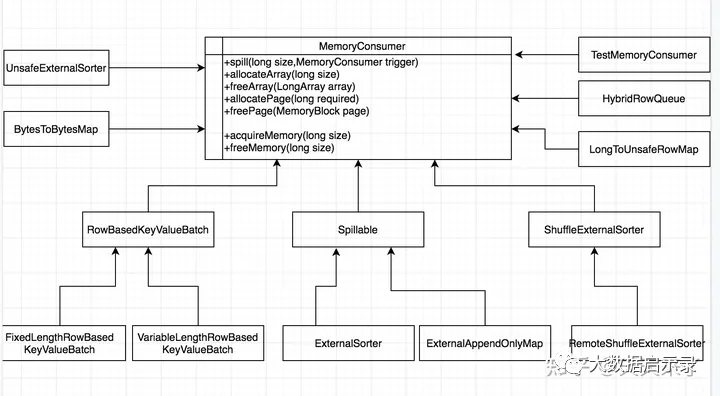

MemoryConsumer分布情况

在Spark中，使用抽象类MemoryConsumer来表示需要使用内存的消费者。在这个类中定义了分配、释放以及Spill内存数据到磁盘的一些方法或者接口。具体的消费者可以继承MemoryConsumer从而实现具体的行为，其有各种实现（包括：Shuffle、Join、Sort、Aggregation等类型），统计有13个。

ExecutionMemory详细分布情况

内存存储相关

SparkMemoryManager

• BlockManagerMasterEndpoint: 存在于Driver端，主要对Executor和BlockManager的关系，BlockManager和Block的关系等进行管理。并作为一个RpcEndpoint接受各类消息事件进行处理。
• BlockManager: 运行在各个节点包括Driver和Executor，提供接口来支持发送和接受blocks处理。
• BlockManagerStorageEndpoint: RpcEndpoint来响应Master发来的各种命令，如删除block，删除shuffle，删除Broadcast等。
• BlockInfoManager: BlockManager中负责管理blocks元数据和block的锁管理。
• BlockManagerMaster: BlockManager中负责和BlockManagerMasterEndpoint进行通信处理。
• DiskBlockManager: 管理存放在磁盘上的Block，如block和磁盘存储路径的关系。
• DiskStore: 磁盘存储，负责对block存放到磁盘上进行操作处理。
• MemoryManager: 内存块管理，这里为了方便灵活使用内存，把存储使用的内存和运行使用的内存都通过该类来实现了，这个后面会单独介绍。这里管理的内存包括堆内存和堆外内存。
• MemoryStore: 存储block到内存中，可以为java对象和序列化后的bytebuffer。
• SerializerManager: 序列化处理，负责block的序列化和反序列化处理。
• BlockTransferService: 块传输服务，如提交一个块到一个远端节点。
• ShuffleManager: shuffle管理，主要支持计算过程中的shuffle处理。
• MapOutputTracker: map任务输出跟踪管理。

缓存RDD内存分配

1: 缓存非序列化RDD（只支持ON_HEAP）

MemoryStore#putIteratorAsValues[T](blockId: BlockId, values: Iterator[T], classTag: ClassTag[T]): Either[PartiallyUnrolledIterator[T], Long]

整个流程还可以细化为以下两个子流程：

• unroll block: 展开迭代器
• store unrolled to storage memory: 将展开后的数据存入storage内存

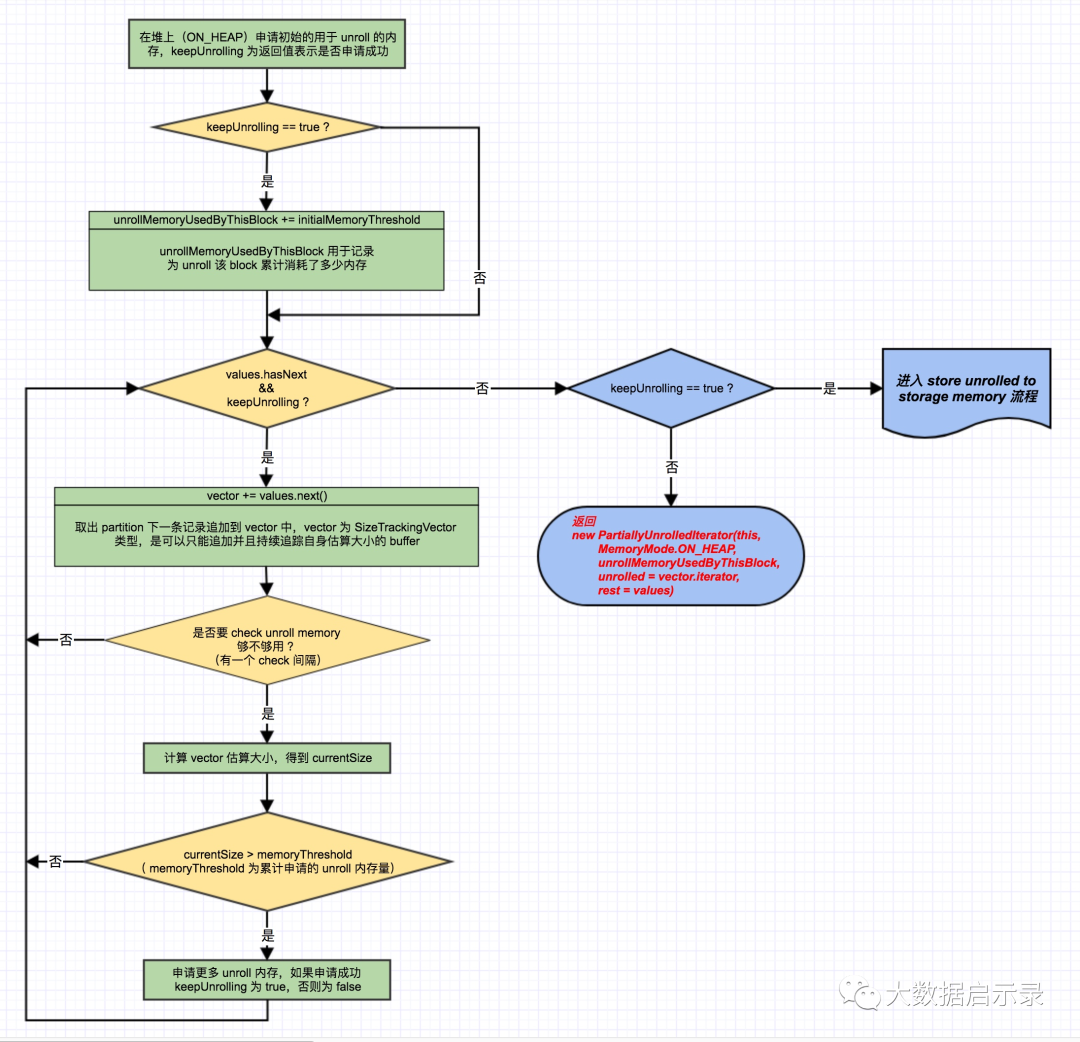

1-1: unroll block

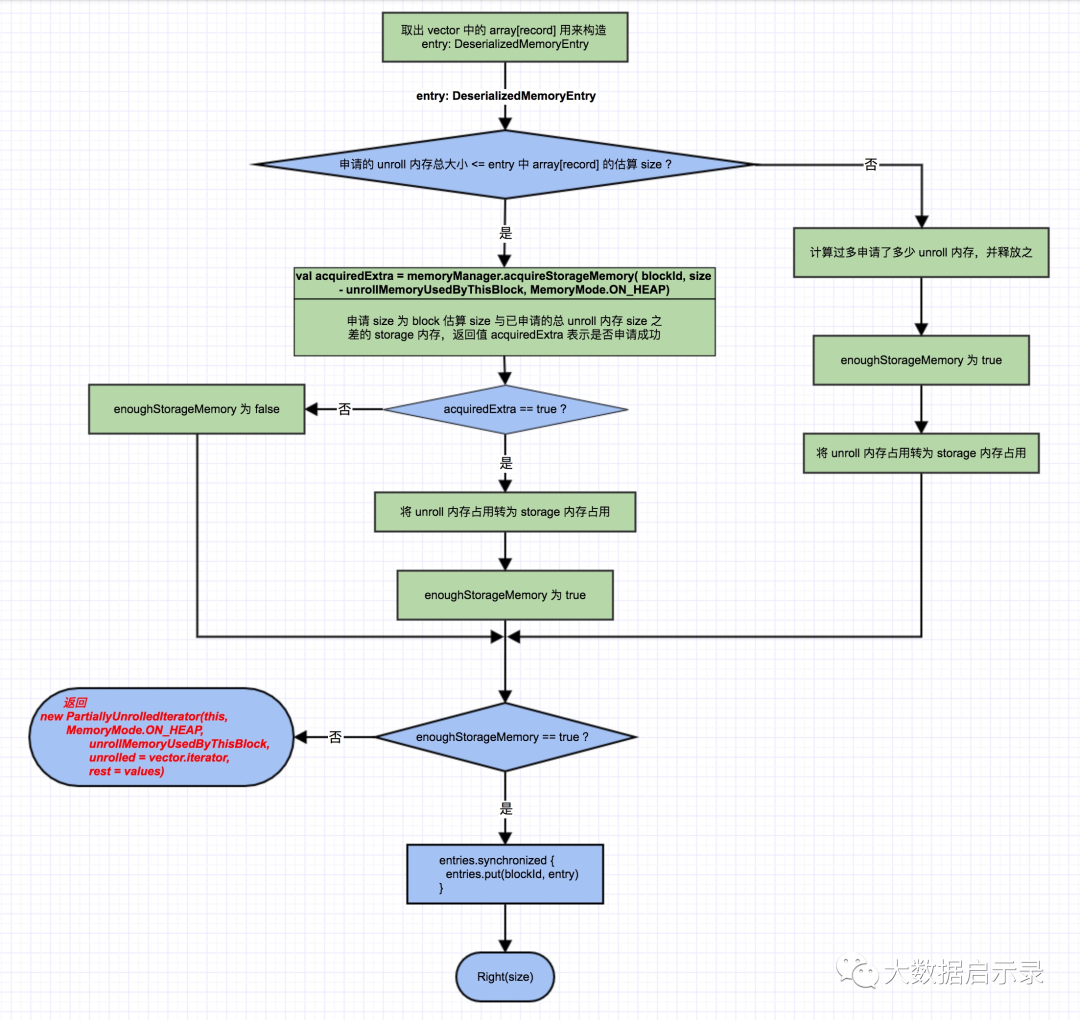

1-2: store unrolled to storage memory

2: 缓存序列化RDD（支持ON_HEAP和OFF_HEAP）

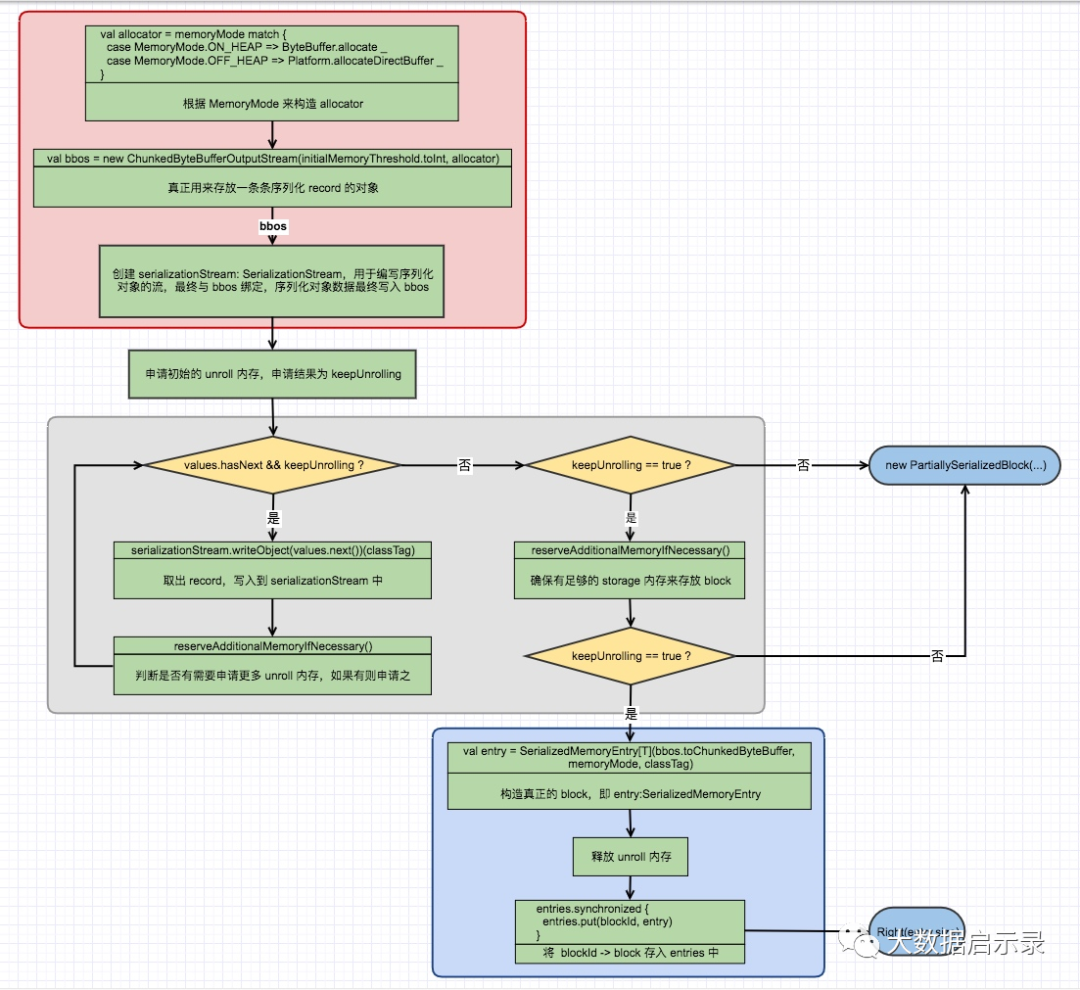

有了上面分析缓存非序列化RDD至内存的经验，再来看下面的缓存序列化RDD至内存的图会发现有一些相似，也有一些不同。在下面的流程图中，包含了unroll过程和store block to storage memory过程。为了方便分析，我将整个流程分为三大块：

• 红框部分: 初始化allocator、bbos、serializationStream
• 灰框部分: 展开values并append到serializationStream中
• 篮框部分: store block to storage memory

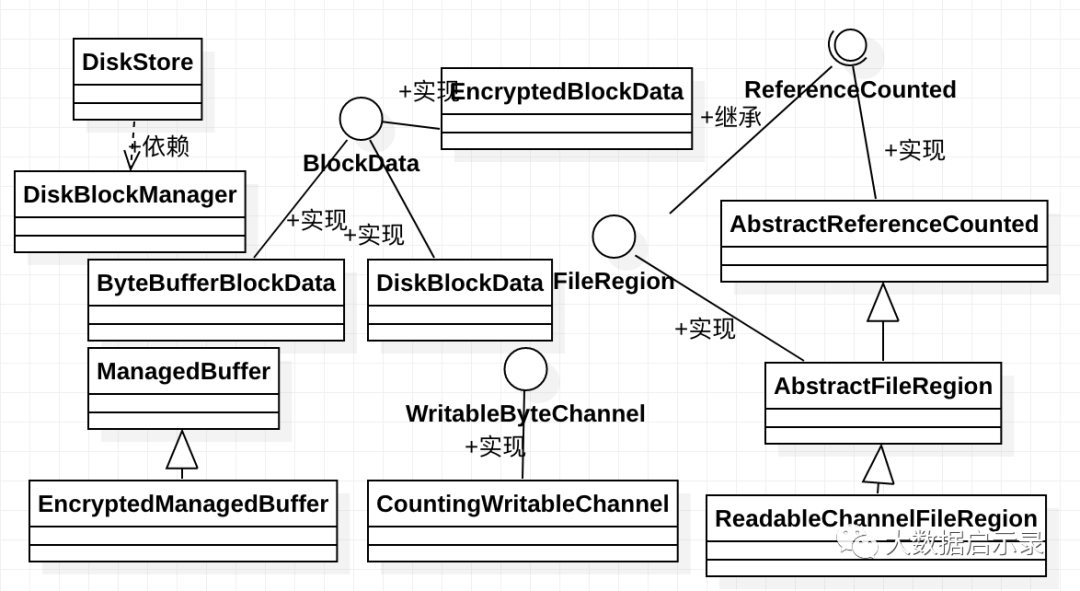

磁盘存储

• DiskBlockManager: 创建并维护逻辑block和block落地的物理文件的映射关系。一个逻辑block通过它的BlockId的name属性映射到具体的文件。
• CountingWritableChannel: 它主要对sink做了包装，在写入sink的同时，还记录向sink写的数据的总量。
• ManagedBuffer: ManagedBuffer以字节数组的方式提供数据，并且数据不能被修改。它的实现应该制定数据是怎么提供的。具体的缓冲区实现可能不被JVM垃圾收回收器管理。
  • FileSegmentManagedBuffer: 文件的一部分支持数据。
  • NioManagedBuffer: NIO ByteBuffer支持数据。
  • NettyManageBuffer: Netty ByteBuf支持数据。
• EncryptedManagedBuffer: 它是一个适配器，它将几乎所以转换的请求委托给了blockData，它的父类是lockData。
• BlockData: 它是一个接口，它定义了存储方式以及如何提供不同的方式来读去底层的block数据。
• DiskBlockData: 该类主要用于将磁盘中的block文件转换为指定的流或对象。
• EncryptedBlockData: 这个类主要是用于加密的block磁盘文件转换为特定的流或对象。
• ByteBufferBlockData: 这个类主要是用于内存中的block数据转换为指定的流或对象。
• ReferenceCounted: 这是netty包下的一个接口。它是一个引用计数对象，需要显示调用deallocation。ReferenceCounted对象实例化时，引用计数设为1，调用retain方法增加引用计数，release方法则释放引用计数。
• FileRegion: 它也是netty下的一个包，FileRegion数据通过支持零拷贝的channel将数据传输到目标channel。
• AbstractReferenceCounted: 这个类是通过一个变量来记录引用的增加或减少情况。
• AbstractFileRegion: AbstractFileRegion继承了AbstractReferenceCounted，但它还是一个抽象类，只是实现了部分的功能。
• DefaultFileRegion: 它通过RandomeAccessFile获取可以支持随机访问FileChannelImpl的FileChannel，然后根据相对位置计算出绝对位置以及需要传输的字节总大小，最后将数据传输到target。其引用计数的处理调用其父类AbstractReferenceCounted的对应方法。
• ReadableChannelFileRegion: 其内部的buffer的大小时64KB，_traferred变量记录了已经传输的字节数量。ReadableByteChannel是按顺序读的，所以pos参数没有用。
• DiskStore: 它就是用来保存block到磁盘的。

BlockManager相关

SecurityManager主要负责底层通信的安全认证。BlockManagerMaster主要负责在executor端和driver的通信，封装了driver的RpcEndpointRef。NettyBlockTransferService使用netty来获取一组数据块。MapOutputTracker是一个跟踪stage的map输出位置的类，driver和executor有对应的实现，分别是MapOutputTrackerMaster和MapOutputTrackerWorker。ShuffleManager在SparkEnv中初始化，它在driver端和executor端都有，负责driver端生成shuffle以及executor的数据读写。BlockManager是Spark存储体系里面的核心类，它运行在每一个节点上（driver或executor），提供写或读本地或远程的block到各种各样的存储介质中，包括磁盘、堆内内存、堆外内存。

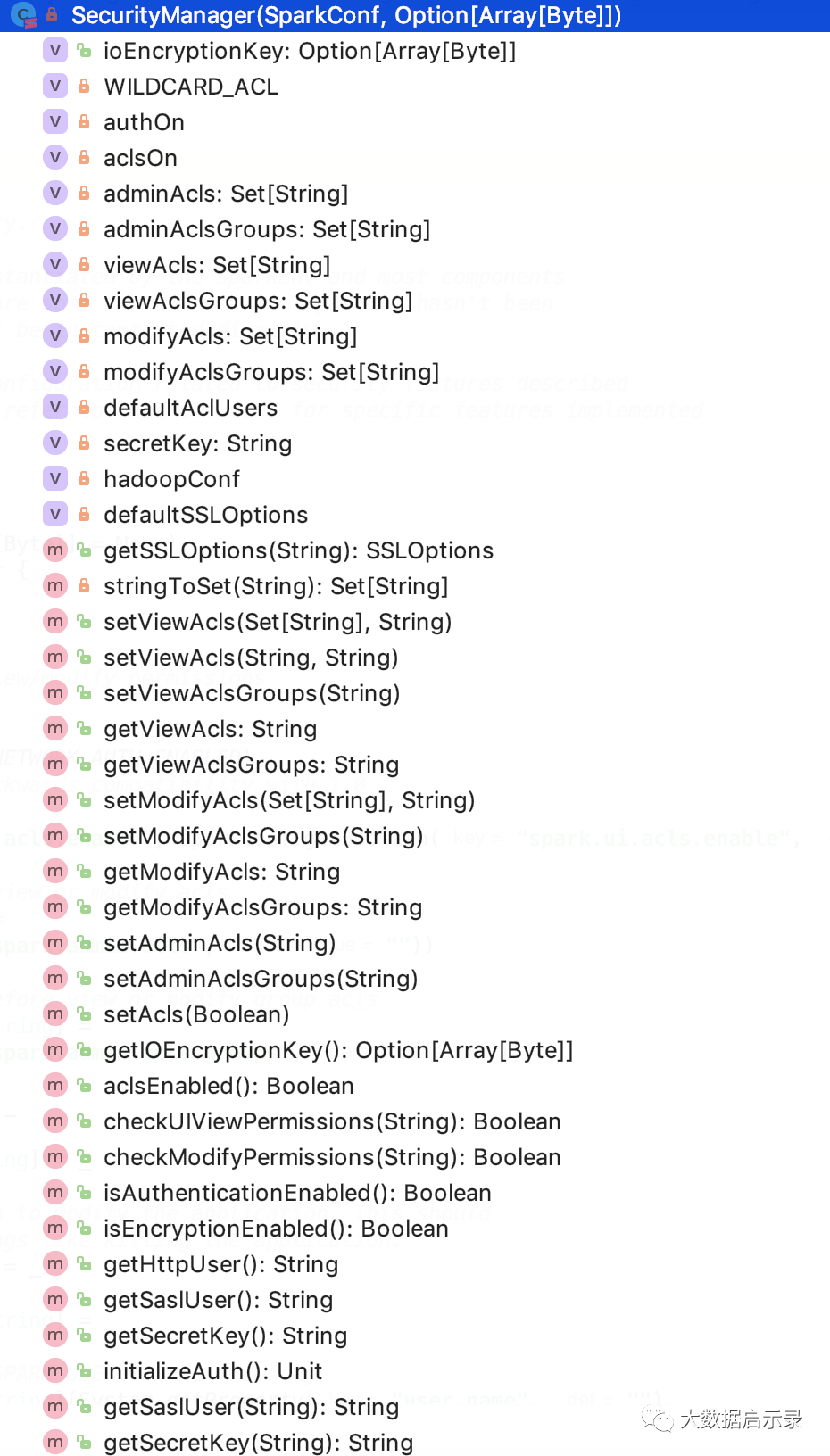

SecurityManager

这个类主要就是负责Spark的安全的。它是由SparkEnv初始化的。

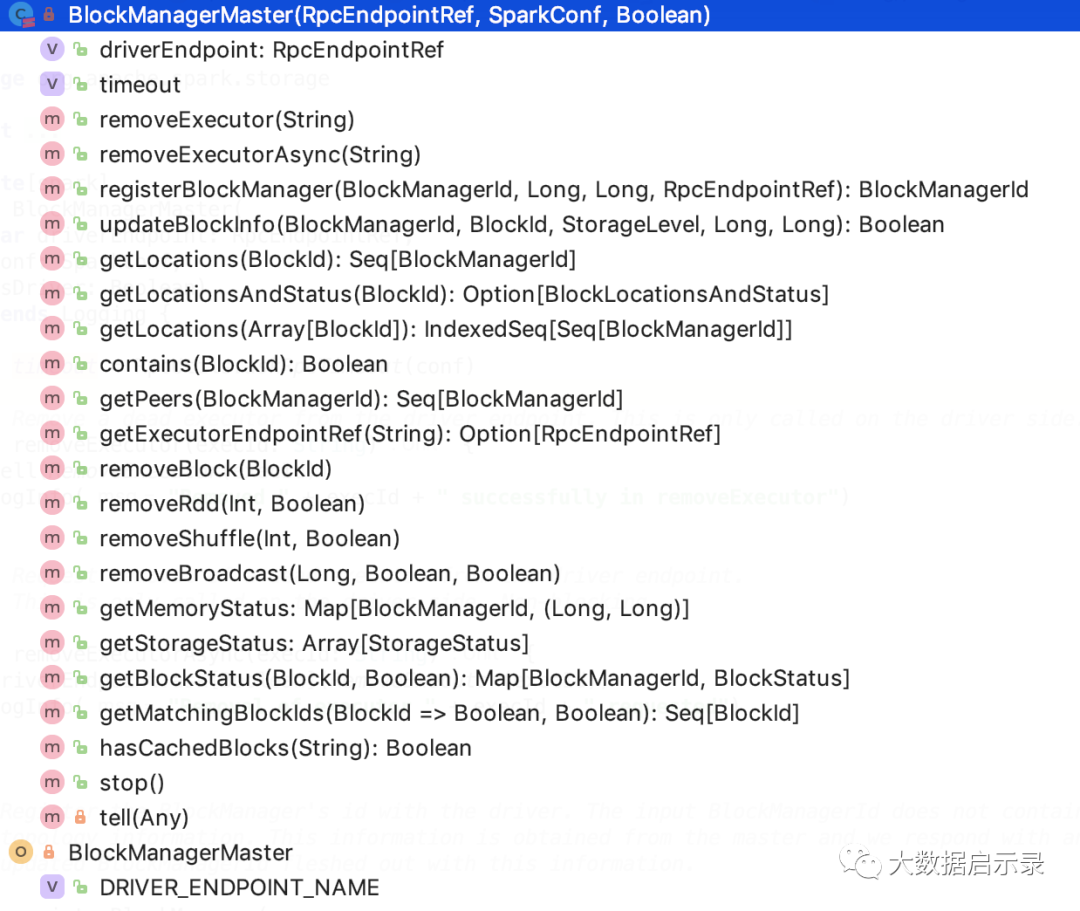

BlockManagerMaster

BlockManagerMaster这个类是对driver的EndpointRef的包装，可以说是driver EndpointRef的一个代理类，在请求访问driver的时候，调用driver的EndpointRef的对应方法，并处理其返回。BlockManagerMaster中保存中BlockManager内部管理数据的元数据，进行维护，当BlockManager进行Block增删改等操作时，都会在BlockManagerMaster中进行元数据的变更。message为BlockManagerMasterEndpoint中的receiveAndReply方法发送过去的。

1. 移除executor，有同步和异步两种方案，这两个方法只会在driver端使用。如下：removeExecutor, removeExecutorAsync
2. 向driver注册blockmanager，方法：registerBlockManager
3. 更新block信息,方法：updateBlockInfo
4. 向driver请求获取block对应的location信息，方法：getLocations
5. 向driver请求获得集群中所有的blockManager的信息，方法：getPeers
6. 向driver请求executor endpoint ref对象,方法：getExecutorEndpointRef
7. 移除block、RDD、shuffle、broadcast,方法：removeBlock，removeRDD, removeShuffle，removeBroadcast
8. 向driver请求获取每一个BlockManager内存状态,方法：getMemoryStatus
9. 向driver请求获取磁盘状态,方法：getStorageStatus
10. 向driver请求获取block状态，方法：getBlockStatus
11. 是否有匹配的block,方法：getMatchingBlockIds
12. 检查是否缓存了block,方法：hasCachedBlocks，依赖于teil方法

ShuffleClient

它定义了从executor或者是外部服务读取shuffle数据的接口。核心方法：

1. init方法用于初始化ShuffleClient，需要指定executor的appId
2. fetchBlocks用于异步从另一个节点请求获取blocks，参数解释如下：
   • host: 远程节点的主机名
   • port: 远程节点的端口
   • execId: executor的id
   • blockIds: 要获取的block ids
   • listener: 接收block获取状态的listener
   • downloadFileManager: DownloadFileManager用于创建和清理临时文件。如果它不为null，远程blocks将被流式传输到临时shuffle文件中以减少内存使用，否则它们将保存在内存中。
3. shuffleMetrics用于记录shuffle相关的metrics信息

BlockTransferService

它是ShuffleClient的子类。它是ShuffleClient的抽象实现类，定义了读取shuffle的基础框架。核心方法：

• init方法: 它额外提供了使用BlockDataManager初始化的方法，方便从本地获取block或者将block存入本地。
• close: 关闭ShuffleClient
• port: 服务正在监听的端口
• hostname: 服务正在监听的hostname
• fetchBlocks: 跟继承类一样，没有实现，由于继承关系可以不写。
• uploadBlocks: 上传block到远程节点，返回一个future对象
• fetchBlockSync: 同步抓取远程节点的block，直到block数据获取成功才返回
• uploadBlockSync方法: 同步上传信息，直到上传成功才结束。

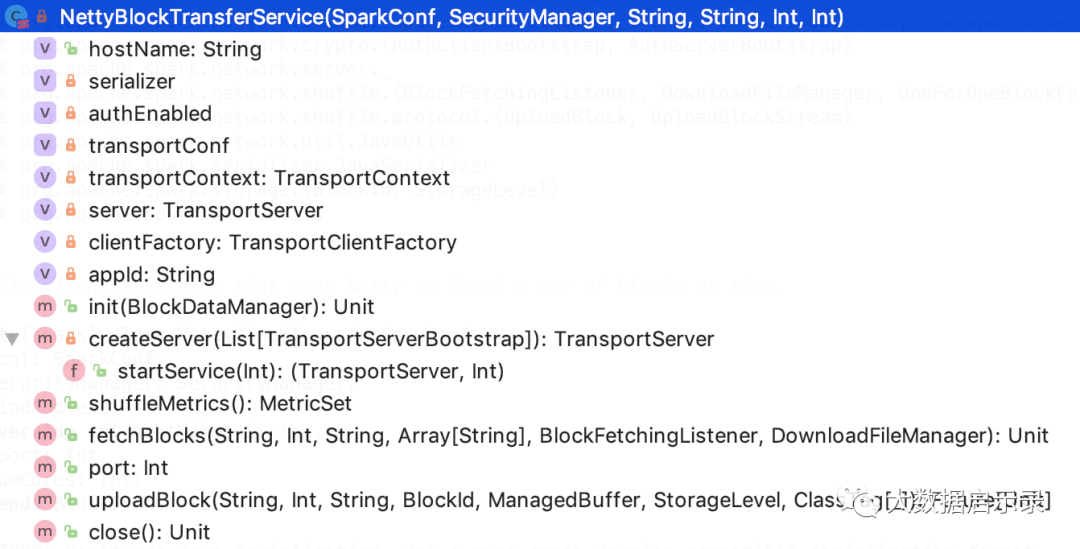

NettyBlockTransferService

它是BlockTransferService，使用netty来一次性获取shuffle的block数据。

MapOutputTracker

MapOutputTracker是一个定位跟踪stage的map输出位置的类，driver和executor有对应的实现，分别是MapOutputTrackerMaster和MapOutputTrackerWorker。

核心方法：

1. 向driver端trackerEndpoint发送消息，askTracker
2. executor获取每一个shuffle中task需要读取的范围的block信息，partition范围包头不包尾。getMapSizeByExcutorId
3. 删除指定的shuffle的状态信息, unregisterShuffle
4. 停止服务, stop

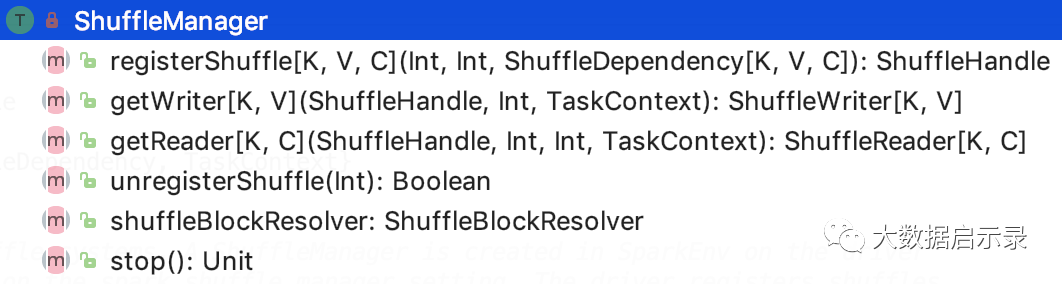

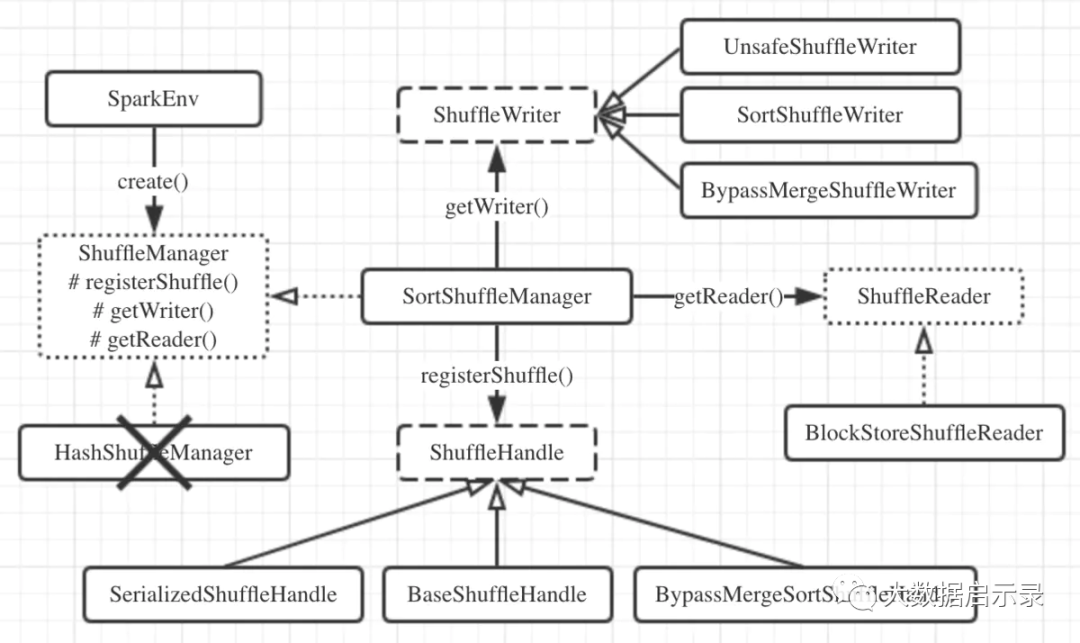

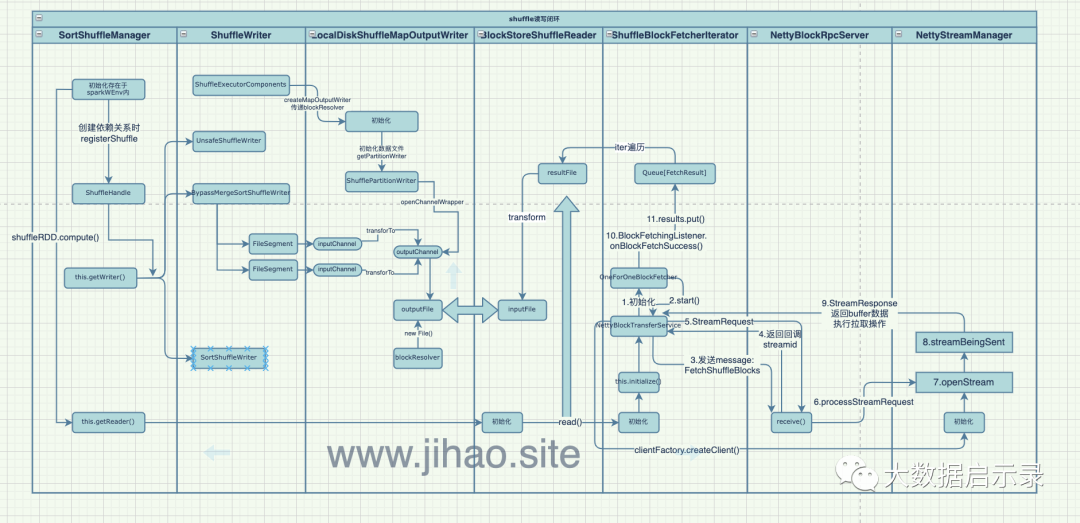

ShuffleManager

它是一个可插拔的shuffle系统，ShuffleManager在driver和每一个executor的SparkEnv中基于spark.shuffle.manager参数创建，driver使用这个类来注册shuffle，executor或driver本地任务可以请求ShuffleManager来读写任务。

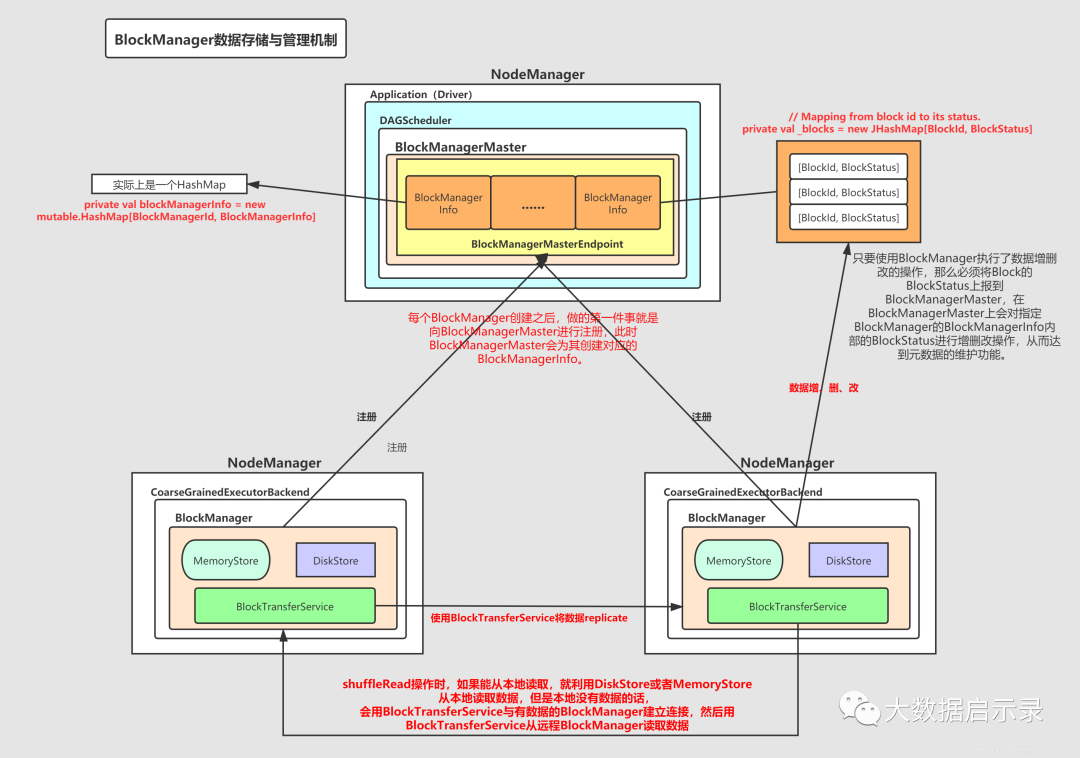

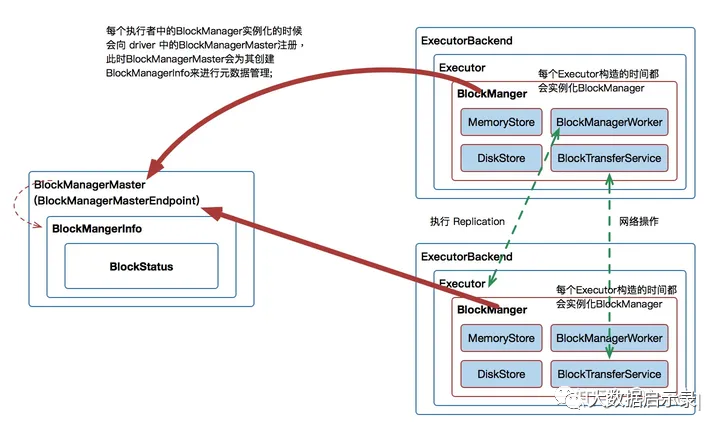

BlockManager

BlockManager，运行在每个节点（driver和executors）上，提供接口用于读写本地和远程各种存储设备（内存、磁盘和off-heap）。BlockManager是Spark存储体系中的核心组件。

BlockManager主要功能有：

• 向Driver注册当前的BlockManager
• 向Driver上报所管理的数据块信息
• 从本地获取序列化/非序列化数据块的方法
• 保存数据块到本地
• 从Driver获取集群中持有某个数据块的节点信息
• 从其他节点获取数据块的方法
• 注册任务，获取/释放数据块上的锁
• 将所持有的数据块复制到其他节点

BlockManager主要由以下部分组成：

1. Shuffle客户端ShuffleClient
2. BlockManagerMaster（对存在于所有Executor上的BlockManager统一管理）
3. 磁盘块管理器DiskBlockManager: 主要是用来映射blockId和磁盘文件的关系，维护blockID的锁，在读或写数据的时候，都是根据blockId去读取或创建一个文件
4. 内存存储MemoryStore
5. 磁盘存储DiskStore
6. 非广播Block清理器metadataCleanner和广播Block清理器broadcastCleaner
7. 压缩算法实现CompressionCodee

executor上启动BlockManager，负责具体的读写实现：

• MemoryStore: 负责内存数据的读写
• DiskStore: 负责磁盘数据的读写
• BlockTransferService: 负责远程数据的读写

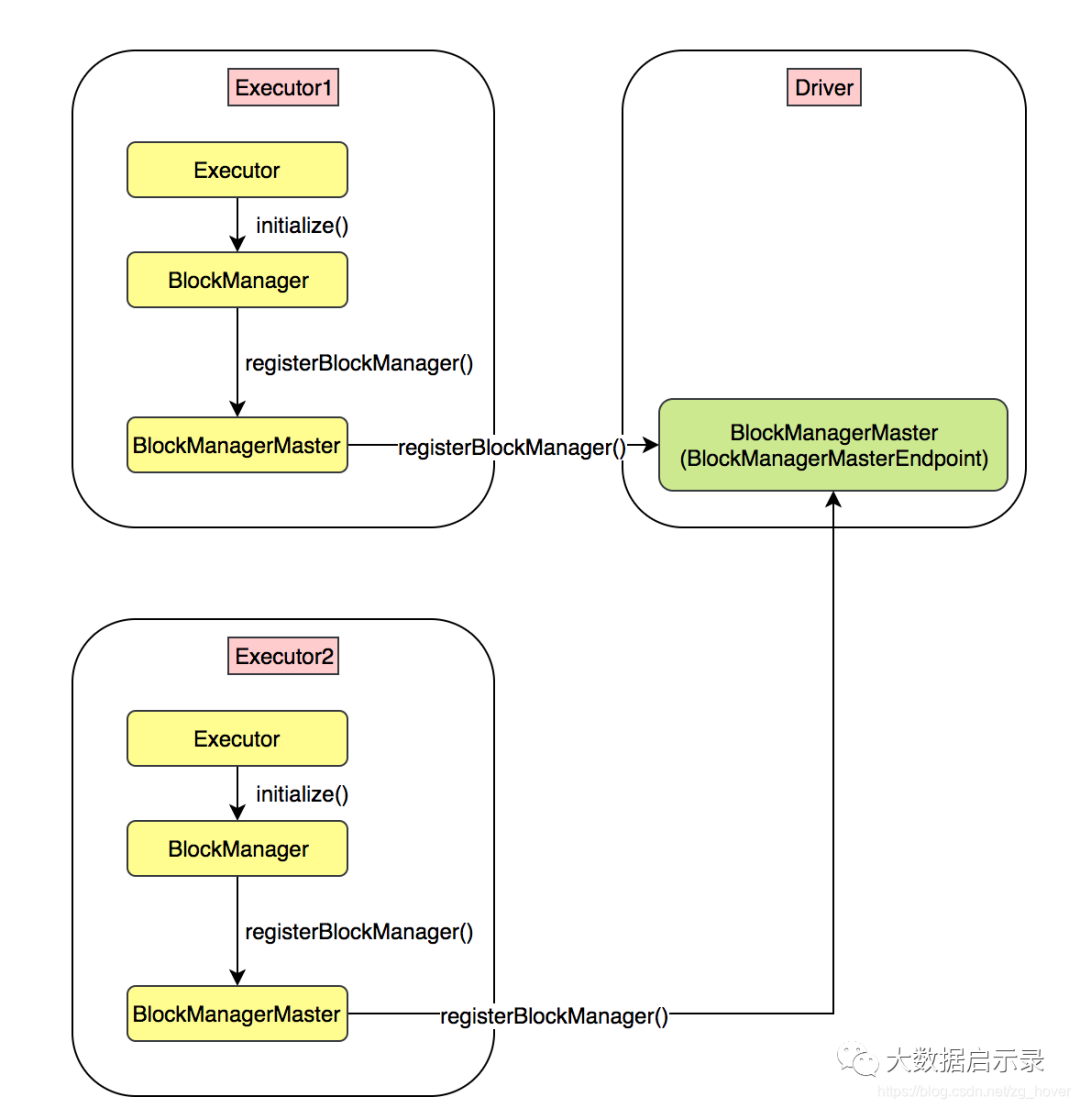

1）什么时候启动的BlockManagerMaster和BlockManager？

1. driver在sparkContext中初始化BlockManager

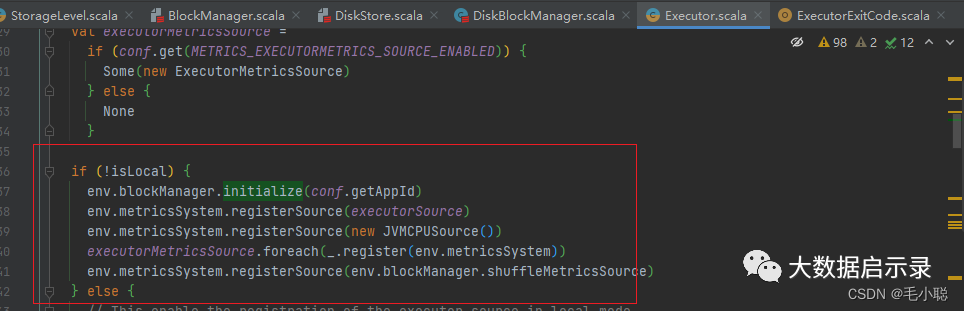

2. executor中初始化

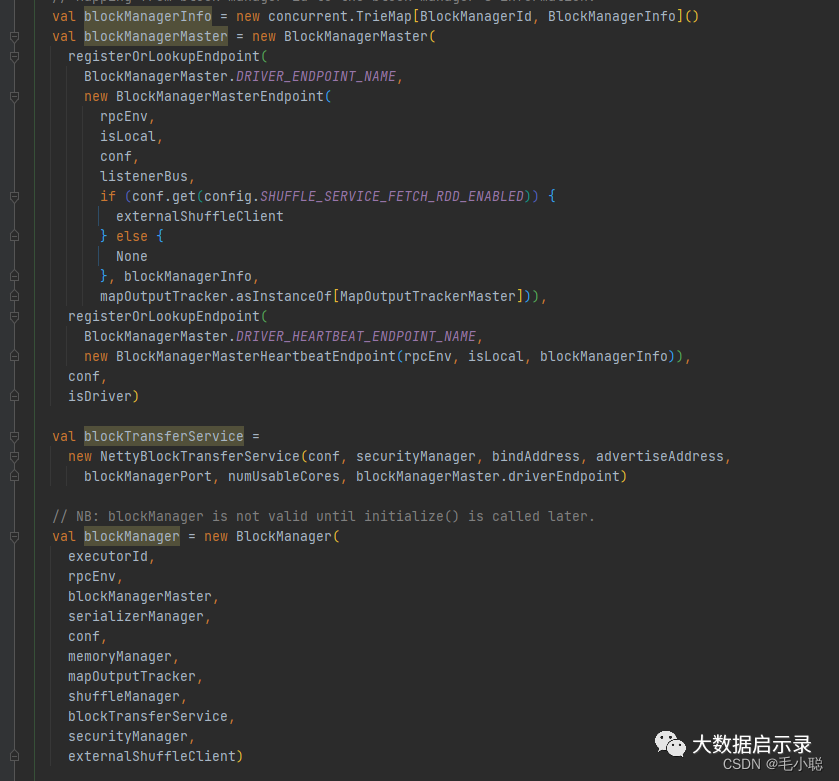

3. 接下来来围绕driver的初始化梳理BlockManager，在SparkEnv中的创建：BlockManagerMaster、NettyBlockTransferService、BlockManagerMasterEndpoint、BlockManager。核心：new BlockManagerMaster, new BlockManager

4. 调用BlockManagerMaster的registerBlockManager方法向Driver上的BlockManagerMaster注册

def initialize(appId: String): Unit = {
    // 初始化BlockTransferService，其实是它的子类NettyBlockTransferService是下了init方法，
    // 该方法的作用就是初始化传输服务，通过传输服务可以从不同的节点上拉取Block数据
    blockTransferService.init(this)
    shuffleClient.init(appId)
    // 设置block的复制分片策略，由spark.storage.replication.policy指定
    blockReplicationPolicy = {
      val priorityClass = conf.get(
        "spark.storage.replication.policy", classOf[RandomBlockReplicationPolicy].getName)
      val clazz = Utils.classForName(priorityClass)
      val ret = clazz.newInstance.asInstanceOf[BlockReplicationPolicy]
      logInfo(s"Using $priorityClass for block replication policy")
      ret
    }
    // 根据给定参数为对对应的Executor封装一个BlockManagerId对象（块存储的唯一标识）
    // executorID：executor的Id，blockTransferService.hostName：传输Block数据的服务的主机名
    // blockTransferService.port：传输Block数据的服务的主机名
    val id = BlockManagerId(executorId, blockTransferService.hostName, blockTransferService.port, None)

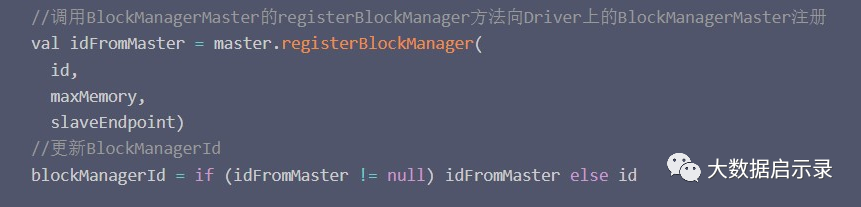

    // 调用BlockManagerMaster的registerBlockManager方法向Driver上的BlockManagerMaster注册
    val idFromMaster = master.registerBlockManager(
      id,
      maxMemory,
      slaveEndpoint)
    // 更新BlockManagerId
    blockManagerId = if (idFromMaster != null) idFromMaster else id
    // 判断是否开了外部shuffle服务
    shuffleServerId = if (externalShuffleServiceEnabled) {
      logInfo(s"external shuffle service port = $externalShuffleServicePort")
      BlockManagerId(executorId, blockTransferService.hostName, externalShuffleServicePort)
    } else {
      blockManagerId
    }
    // 如果开启了外部shuffle服务，并且该节点是Driver的话就调用registerWithExternalShuffleServer方法
    // 将BlockManager注册在本地
    if (externalShuffleServiceEnabled && !blockManagerId.isDriver) {
      registerWithExternalShuffleServer()
    }
    logInfo(s"Initialized BlockManager: $blockManagerId")
  }

2）BlockManager如何将数据写入内存 —— MemoryStore

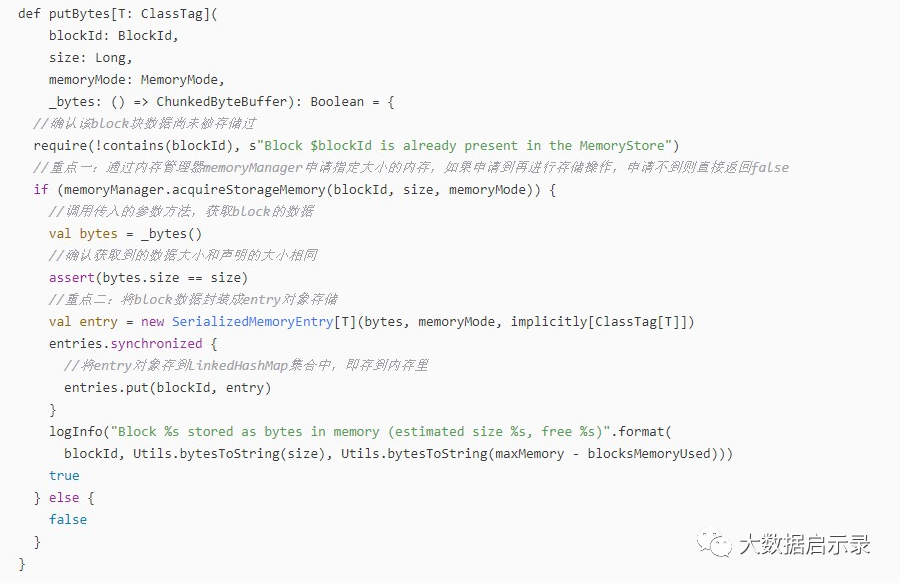

1. 通过内存管理器memoryManager申请指定大小的内存，如果申请到再进行存储操作，申请不到则直接返回false
2. 将数据封装成entry对象存储。entry有两个实现类，分别是SerializedMemoryEntry和DeserializedMemoryEntry，表示序列化和反序列化后的entry信息，从这可以看出，spark内存存储默认都是要序列化的，序列化后会放在LinkedHashMap集合中。

3. 读取

def getBytes(blockId: BlockId): Option[ChunkedByteBuffer] = {
    // 通过blockId从LinkedHashMap内存中获取entry对象
    val entry = entries.synchronized { entries.get(blockId) }
    entry match {
      case null => None
      case e: DeserializedMemoryEntry[_] =>
        throw new IllegalArgumentException("should only call getBytes on serialized blocks")
      // 通过模式匹配，验证entry类型，并提取序列化类中的数据信息
      case SerializedMemoryEntry(bytes, _, _) => Some(bytes)
    }
  }

3）BlockManager如何将数据写入本地磁盘——DiskStore

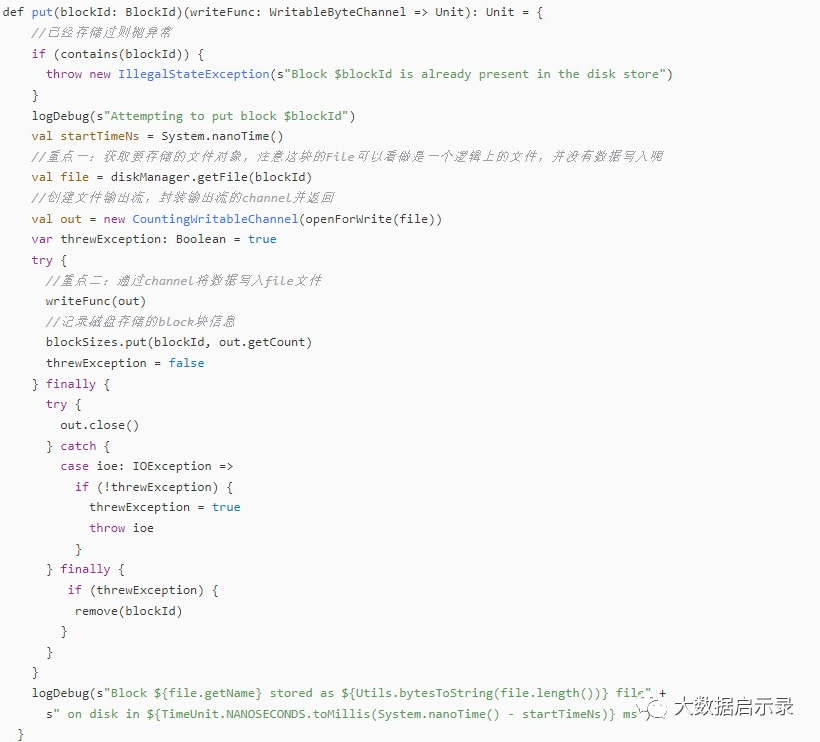

可以看到磁盘写逻辑也很好理解，就是通过FileOutputStream的channel将数据写入到磁盘的文件中，唯一需要留意的就是获取File文件时，我们实际上是在对应目录下创建一个逻辑file，并没有存储数据，只有通过channel将数据写入后，这个file才能算是一个实实在在的文件。

4）BlockManager如何读写远程数据——BlockTransferService

远程数据下载：

override def fetchBlocks(
    // 需要传入ip和port
      host: String,
      port: Int,
      execId: String,
      blockIds: Array[String],
      listener: BlockFetchingListener,
      tempFileManager: DownloadFileManager): Unit = {
    if (logger.isTraceEnabled) {
      logger.trace(s"Fetch blocks from $host:$port (executor id $execId)")
    }
    try {
      val maxRetries = transportConf.maxIORetries()
      // 创建远程块数据下载的启动模块，并实现启动方法
      val blockFetchStarter = new RetryingBlockFetcher.BlockFetchStarter {
        override def createAndStart(blockIds: Array[String],
            listener: BlockFetchingListener): Unit = {
          try {
            // 创建传输客户端，用于连接远程节点
            val client = clientFactory.createClient(host, port, maxRetries > 0)
            // 启动一对一的数据块获取
            new OneForOneBlockFetcher(client, appId, execId, blockIds, listener,
              transportConf, tempFileManager).start()
          } catch {
            case e: IOException =>
              Try {
                driverEndPointRef.askSync[Boolean](IsExecutorAlive(execId))
              } match {
                case Success(v) if v == false =>
                  throw new ExecutorDeadException(s"The relative remote executor(Id: $execId)," +
                    " which maintains the block data to fetch is dead.")
                case _ => throw e
              }
          }
        }
      }
      // 只有最大重试次数大于0，才会走封装的重试类，否则直接是开启一对一下载
      if (maxRetries > 0) {
        // Note this Fetcher will correctly handle maxRetries == 0; we avoid it just in case there's
        // a bug in this code. We should remove the if statement once we're sure of the stability.
        new RetryingBlockFetcher(transportConf, blockFetchStarter, blockIds, listener).start()
      } else {
        blockFetchStarter.createAndStart(blockIds, listener)
      }
    } catch {
      case e: Exception =>
        logger.error("Exception while beginning fetchBlocks", e)
        blockIds.foreach(listener.onBlockFetchFailure(_, e))
    }
  }

一对一接收方法中就是向远程节点发送rpc请求获取数据，然后在回调函数中等待接收数据

public void start() {
    // 向远程节点发送rpc请求，并在回调函数中监听远程节点的响应
    client.sendRpc(message.toByteBuffer(), new RpcResponseCallback() {
      @Override
      public void onSuccess(ByteBuffer response) {
        try {
          // 创建流处理器处理远程节点返回的数据
          streamHandle = (StreamHandle) BlockTransferMessage.Decoder.fromByteBuffer(response);
          logger.trace("Successfully opened blocks {}, preparing to fetch chunks.", streamHandle);

          // 遍历获取远程节点提供的block数据
          for (int i = 0; i < streamHandle.numChunks; i++) {
            if (downloadFileManager != null) {
              client.stream(OneForOneStreamManager.genStreamChunkId(streamHandle.streamId, i),
                new DownloadCallback(i));
            } else {
              client.fetchChunk(streamHandle.streamId, i, chunkCallback);
            }
          }
        } catch (Exception e) {
          logger.error("Failed while starting block fetches after success", e);
          failRemainingBlocks(blockIds, e);
        }
      }

      @Override
      public void onFailure(Throwable e) {
        logger.error("Failed while starting block fetches", e);
        failRemainingBlocks(blockIds, e);
      }
    });
  }

远程数据上传

override def uploadBlock(
      hostname: String,
      port: Int,
      execId: String,
      blockId: BlockId,
      blockData: ManagedBuffer,
      level: StorageLevel,
      classTag: ClassTag[_]): Future[Unit] = {
    val result = Promise[Unit]()
    val client = clientFactory.createClient(hostname, port)

    // 序列化元数据
    val metadata = JavaUtils.bufferToArray(serializer.newInstance().serialize((level, classTag)))
    // 如果上传的数据量超过一定量则通过流式处理器上传
    val asStream = blockData.size() > conf.get(config.MAX_REMOTE_BLOCK_SIZE_FETCH_TO_MEM)
    // 上传成功或者失败的回调函数
    val callback = new RpcResponseCallback {
      override def onSuccess(response: ByteBuffer): Unit = {
        logTrace(s"Successfully uploaded block $blockId${if (asStream) " as stream" else ""}")
        result.success((): Unit)
      }

      override def onFailure(e: Throwable): Unit = {
        logError(s"Error while uploading $blockId${if (asStream) " as stream" else ""}", e)
        result.failure(e)
      }
    }
    // 根据是否需要流处理进而走不通的逻辑
    if (asStream) {
      // 如果是流式处理，则封装流处理器，然后分批上传
      val streamHeader = new UploadBlockStream(blockId.name, metadata).toByteBuffer
      client.uploadStream(new NioManagedBuffer(streamHeader), blockData, callback)
    } else {
      // 如果数据量比较小，则一次性传输完，而不需要分批处理
      val array = JavaUtils.bufferToArray(blockData.nioByteBuffer())
      client.sendRpc(new UploadBlock(appId, execId, blockId.name, metadata, array).toByteBuffer,
        callback)
    }

    result.future
  }

总结：

1. MemoryStore管理内存存储，默认是将block数据封装成序列化entry存储在LinkedHashMap中
2. 写磁盘时，一开始获取的File文件是一种逻辑上的存在，此时并不包含具体数据。
3. 远程block数据的上传和下载是两个节点协调配合的结果，他们之间通过rpc方式通信。

end
