FlinkSQL数据脱敏高效解决方案

以下文章来源于数据探险家，作者HamaWhiteGG

数据探险家：专注分享Flink、Hadoop、Spark等大数据及AI技术，爱好原创。

FlinkSQL的数据脱敏解决方案，支持面向用户级别的数据脱敏访问控制，即特定用户只能访问到脱敏后的数据。此方案是实时领域Flink的解决思路，类似于离线数仓Hive中Ranger Column Masking方案。

一、基础知识

1.1 数据脱敏

数据脱敏(Data Masking)是一种数据安全技术，用于保护敏感数据，以防止未经授权的访问。该技术通过将敏感数据替换为虚假数据或不可识别的数据来实现。例如可以使用数据脱敏技术将信用卡号码、社会安全号码等敏感信息替换为随机生成的数字或字母，以保护这些信息的隐私和安全。

1.2 业务流程

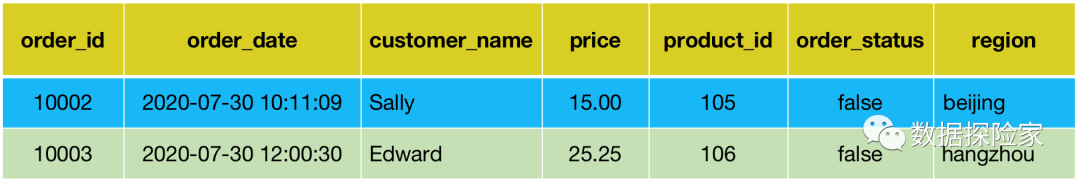

下面用订单表 orders 的两行数据来举例，示例数据如下:

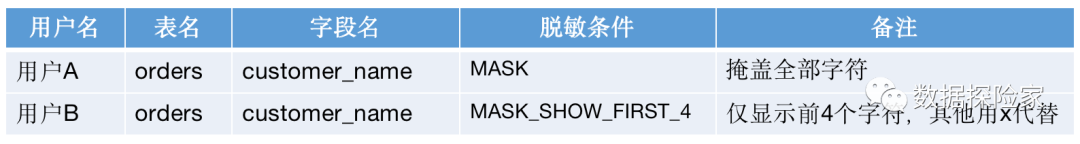

1.2.1 设置脱敏策略

管理员配置用户、表、字段、脱敏条件，例如下面的配置。

1.2.2 用户访问数据

当用户在Flink上查询 orders 表的数据时，会在底层结合该用户的脱敏条件重新生成SQL，即让数据脱敏生效。当用户A和用户B在执行下面相同的SQL时，会看到不同的结果数据。

SELECT * FROM orders

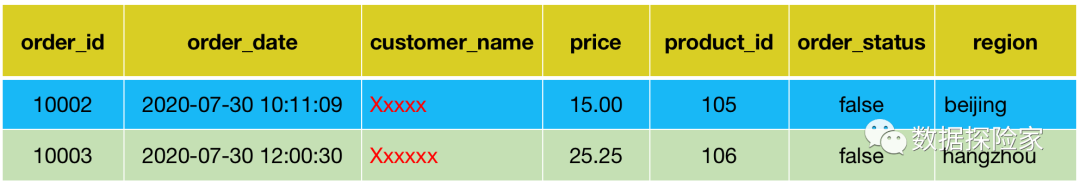

用户A查看到的结果数据如下，customer_name 字段的数据被全部掩盖掉。

用户B查看到的结果数据如下，customer_name 字段的数据只会显示前4位，剩下的用x代替。

二、Hive数据脱敏解决方案

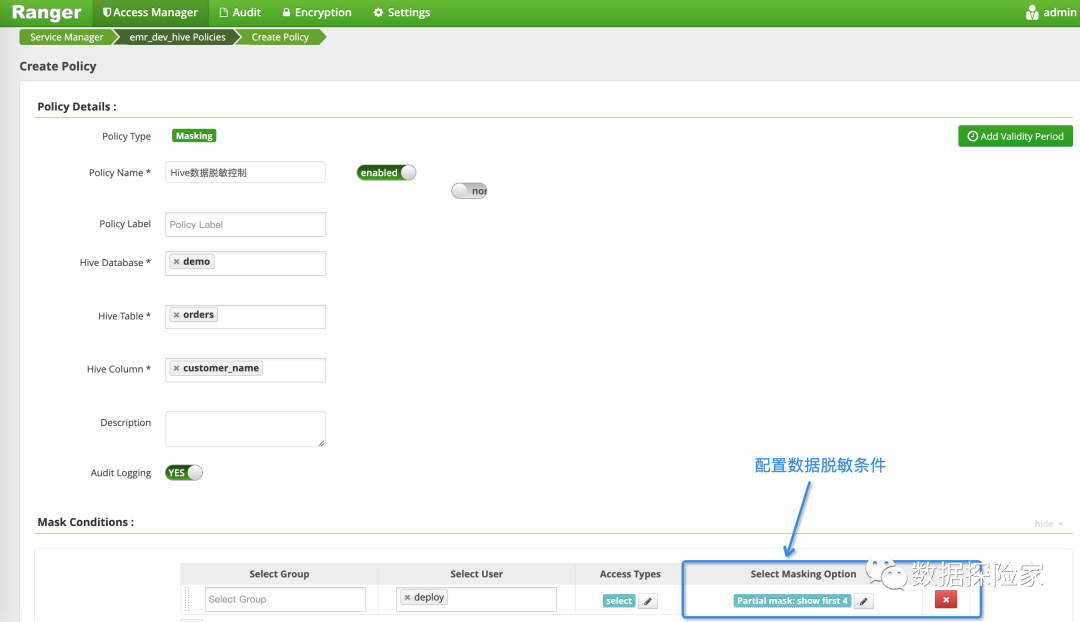

在离线数仓工具Hive领域，由于发展多年已有Ranger来支持字段数据的脱敏控制，详见参考文献[1]。下图是在Ranger里配置Hive表数据脱敏条件的页面，供参考。

但由于Flink实时数仓领域发展相对较短，Ranger还不支持FlinkSQL，以及依赖Ranger的话会导致系统部署和运维过重，因此开始 自研实时数仓的数据脱敏解决工具。当然本文中的核心思想也适用于Ranger中，可以基于此较快开发出ranger-flink插件。

三、FlinkSQL数据脱敏解决方案

3.1 解决方案

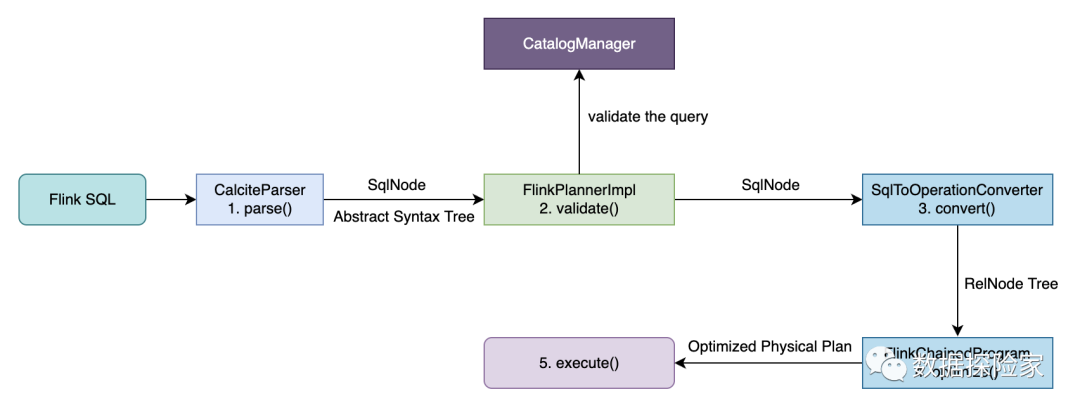

3.1.1 FlinkSQL执行流程

可以参考作者文章[FlinkSQL字段血缘解决方案及源码]，本文根据Flink1.16修正和简化后的执行流程如下图所示。

在 CalciteParser.parse() 处理后会得到一个SqlNode类型的抽象语法树，本文会针对此抽象语法树来组装脱敏条件后来生成新的AST，以实现数据脱敏控制。

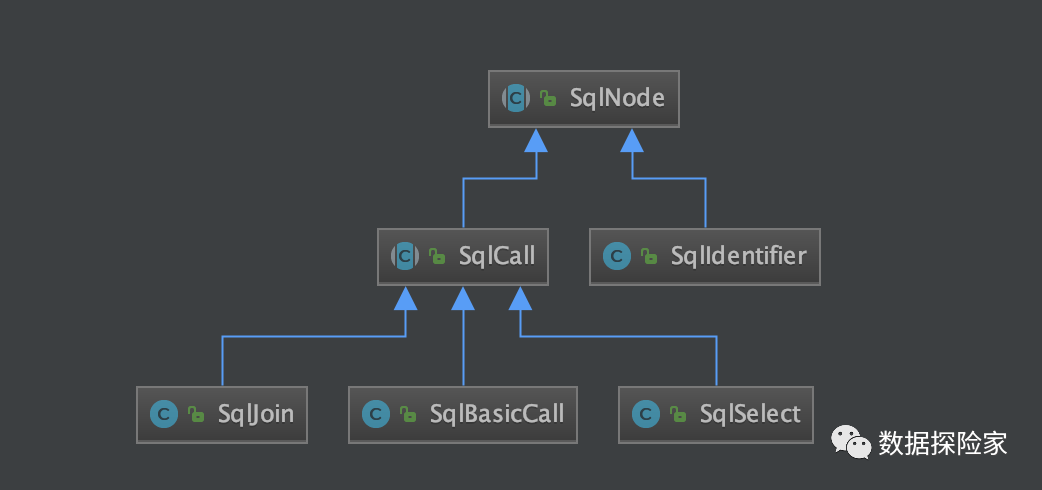

3.1.2 Calcite对象继承关系

下面章节要用到Calcite中的SqlNode、SqlCall、SqlIdentifier、SqlJoin、SqlBasicCall和SqlSelect等类，此处进行简单介绍以及展示它们间继承关系，以便读者阅读本文源码。

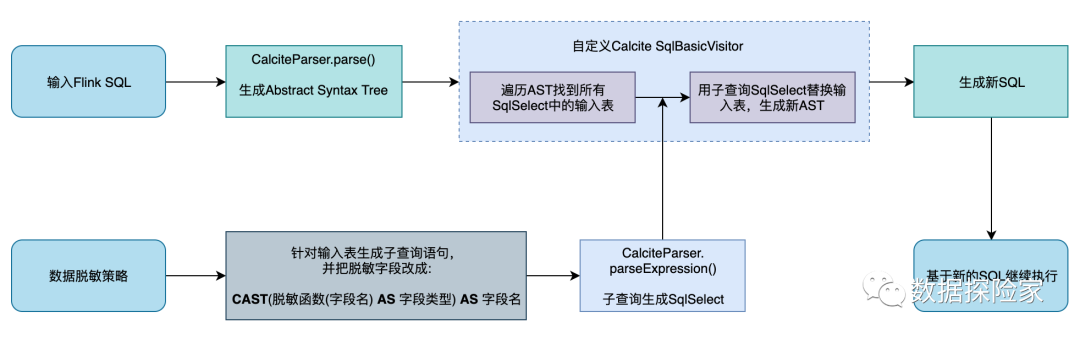

3.1.3 解决思路

针对输入的Flink SQL，在 CalciteParser.parse() 进行语法解析后生成抽象语法树( Abstract Syntax Tree，简称AST)后，采用自定义 Calcite SqlBasicVisitor 的方法遍历AST中的所有 SqlSelect，获取到里面的每个输入表。如果输入表中字段有配置脱敏条件，则针对输入表生成子查询语句，并把脱敏字段改写成 CAST(脱敏函数(字段名) AS 字段类型) AS 字段名，再通过 CalciteParser.parseExpression() 把子查询转换成SqlSelect，并用此SqlSelect替换原AST中的输入表来生成新的AST，最后得到新的SQL来继续执行。

3.2 详细方案

3.2.1 解析输入表

通过对Flink SQL 语法的分析和研究，最终出现输入表的只包含以下两种情况:

1. SELECT 语句的FROM子句，如果是子查询，则递归继续遍历。
2. SELECT ... JOIN 语句的Left和Right子句，如果是多表JOIN，则递归查询遍历。

因此，下面的主要步骤会根据FROM子句的类型来寻找输入表。

3.2.2 主要步骤

主要通过Calcite提供的访问者模式自定义DataMaskVisitor来实现，遍历AST中所有的SqlSelect对象用子查询替换里面的输入表。下面详细描述替换输入表的步骤，整体流程如下图所示。

1. 遍历AST中SELECT语句。
2. 判断是否自定义的SELECT语句(由下面步骤10生成)，是则跳转到步骤11，否则继续步骤3。
3. 判断SELECT语句中的FROM类型，按照不同类型对应执行下面的步骤4、5、6和11。
4. 如果FROM是SqlJoin类型，则分别遍历其左Left和Right右节点，即执行当前步骤4和步骤7。由于可能是三张表及以上的Join，因此进行递归处理，即针对其左Left节点跳回到步骤3。
5. 如果FROM是SqlIdentifier类型，则表示是表。但是输入SQL中没有定义表的别名，则用表名作为别名。跳转到步骤8。
6. 如果FROM是SqlBasicCall类型，则表示带别名。但需要判断是否来自子查询，是则跳转到步骤11继续遍历AST，后续步骤1会对子查询中的SELECT语句进行处理。否则跳转到步骤8。
7. 递归处理Join的右节点，即跳回到步骤3。
8. 遍历表中的每个字段，如果某个字段有定义脱敏条件，则把改字段改写成格式 CAST(脱敏函数(字段名) AS 字段类型) AS 字段名，否则用原字段名。
9. 针对步骤8处理后的字段，构建子查询语句，形如 (SELECT 字段名1, 字段名2, CAST(脱敏函数(字段名3) AS 字段类型) AS 字段名3、字段名4 FROM 表名) AS 表别名。
10. 对步骤9的子查询调用 CalciteParser.parseExpression() 进行解析，生成自定义SELECT语句，并替换掉原FROM。
11. 继续遍历AST，找到里面的SELECT语句进行处理，跳回到步骤1。

3.2.3 Hive及Ranger兼容性

在Ranger中，默认的脱敏策略的如下所示。通过调研发现Ranger的大部分脱敏策略是通过调用Hive自带或自定义的系统函数实现的。

由于Flink支持Hive Catalog，在Fink能调用Hive系统函数。因此，本方案也支持在Flink SQL配置Ranger的脱敏策略。

四、用例测试

用例测试数据来自于CDC Connectors for Apache Flink[4]官网，本文给 orders 表增加一个region字段，同时增加 'connector'='print' 类型的print_sink表，其字段和 orders 表的相同。

可通过Maven运行单元测试。

$ cd flink-sql-security
$ mvn test

详细测试用例可查看源码中的单测 RewriteDataMaskTest 和 ExecuteDataMaskTest，下面只描述两个案例。

4.1 测试SELECT

4.1.1 输入SQL

用户A执行下述SQL:

SELECT order_id, customer_name, product_id, region FROM orders

4.1.2 根据脱敏条件重新生成SQL

1. 输入SQL是一个简单SELECT语句，其FROM类型是 SqlIdentifier，由于没有定义别名，用表名 orders 作为别名。
2. 由于用户A针对字段 customer_name 定义脱敏条件MASK(对应函数是脱敏函数是 mask)，该字段在流程图中的步骤8中被改写为 CAST(mask(customer_name) AS STRING) AS customer_name，其余字段未定义脱敏条件则保持不变。
3. 然后在步骤9的操作中，表名 orders 被改写成如下子查询，子查询两侧用括号 () 进行包裹，并且用 AS 别名 来增加表别名。

(SELECT
     order_id,
     order_date,
     CAST(mask(customer_name) AS STRING) AS customer_name,
     product_id,
     price,
     order_status,
     region
FROM
    orders
) AS orders

4.1.3 输出SQL和运行结果

最终执行的改写后SQL如下所示，这样用户A查询到的顾客姓名 customer_name 字段都是掩盖后的数据。

SELECT
    order_id,
    customer_name,
    product_id,
    region
FROM (
    SELECT
         order_id,
         order_date,
         CAST(mask(customer_name) AS STRING) AS customer_name,
         product_id,
         price,
         order_status,
         region
    FROM
         orders
     ) AS orders

4.2 测试INSERT-SELECT

4.2.1 输入SQL

用户A执行下述SQL:

INSERT INTO print_sink SELECT * FROM orders

4.2.2 根据脱敏条件重新生成SQL

通过自定义Calcite DataMaskVisitor访问生成的AST，能找到对应的SELECT语句是 SELECT order_id, customer_name, product_id, region FROM orders。

针对此SELECT语句的改写逻辑同上，不再阐述。

4.2.3 输出SQL和运行结果

最终执行的改写后SQL如下所示，注意插入到 print_sink 表的 customer_name 字段是掩盖后的数据。

INSERT INTO print_sink (
    SELECT
        *
    FROM (
        SELECT
            order_id,
            order_date,
            CAST(mask(customer_name) AS STRING) AS customer_name,
            product_id,
            price,
            order_status,
            region
        FROM
            orders
    ) AS orders
)

五、参考文献

1. Apache Ranger Column Masking in Hive
2. FlinkSQL字段血缘解决方案及源码
3. 从SQL语句中解析出源表和结果表
4. 基于Flink CDC构建MySQL和Postgres的Streaming ETL
5. HiveQL—数据脱敏函数
