01 技术背景

实时大数据分析是企业决策的关键，可以让企业获得实时反馈，及时调整策略。Apache Flink 流计算加上 OLAP 系统的组合可以让部分数据实时流动、实时更新、实时查询可见。但是，维护流批两套架构带来的成本、流批割裂、数据封闭等问题，还有大量离线数据无法迁移到实时分析的链路中。

Apache Paimon 是一个 Lake Format，可以使用 Apache Flink 和 Apache Spark 构建实时湖仓架构，进行流批一体的计算。Paimon 创新性地将 Lake Format 和 LSM (Log Structured Merge Tree) 结构相结合，为数据湖带来实时流式更新。Paimon 的主键表支持大规模更新的写入，具有非常高的更新性能，且提供丰富生态的查询，使得数据能以低成本的、开放的、流批一体的方式提供实时化的分析。



02 业务用例

业务上有一张 orders 表，它需要从上游数据库同步到湖中。

CREATE TABLE orders (
    order_id          BIGINT,
    order_name        STRING,
    order_user_id     BIGINT,
    order_shop_id     BIGINT,
    order_product_id  BIGINT,
    order_fee         DECIMAL(20, 2),
    order_create_time TIMESTAMP(3),
    order_update_time TIMESTAMP(3),
    order_state       INT,
    PRIMARY KEY (order_id) NOT ENFORCED
)

入湖后，可以进行批的 ETL 调度，也可以进行分析查询，大致架构如下：



Batch ETL 往往对读取性能的要求没有那么高，一般整体作业在分钟级完成即可。但是分析需求要求数据秒级返回，因为分析面向人，分析人员不应该等太久。

接下来，让我们来看看 Paimon 的底层设计是如何满足上述架构。



03 Paimon 主键表

当你定义主键后，即为 Paimon 的主键表，主键表能实时写入更新数据，并且能被实时查询。

Paimon 的基本结构如下：



主键表的文件结构大致如上，表或者分区内包含多个 Bucket，而每一个 Bucket 都是一个单独的 LSM 树形结构，包含多个文件。

LSM 的写入流程大概为：Flink Checkpoint 攒一批数据，Flush 为 L0 的文件，按需触发 Compaction 来合并数据：



04 Merge-On-Read

当模式为 MOR 时，读取需要合并所有文件，因为所有文件都是有序的，进行多路归并，里面会有主键的比较计算。





这里明显有一个问题，单棵 LSM 树在读取时只能有单个线程去读取，所以读取并发受限制，如果 Bucket 内数据量太大，会导致读取性能较差。所以为了读取性能，有分析查询需求表，推荐设置 Bucket 内数据量在 200MB - 1GB 之间，否者读取会在10秒以上返回。但是 Bucket 太小，会有较多的小文件读写，给文件系统造成压力。

另外，由于有合并过程，对于非主键的列也不能做基于 Filter 的 Data Skipping，否者新数据被过滤掉，导致得出错误的老数据。

由于写入时不需要强行合并数据，写入性能是最高的。但是 LSM 下读取，由于多路归并，存在性能问题：

我们可以大致定义它的性能成绩：



05 Copy-On-Write

一个直观的想法是能不能在写的时候直接合并好数据。

  ALTER TABLE orders SET('full-compaction.delta-commits' = '1');





设置 Full Compaction 的间隔为1，这意味着每次写入都会进行全量的合并，所有的数据都会被合并到最高层里，在读取时，此时并不需要合并，读取性能是最高的。但是每次写入都需要全量合并，写放大非常严重。

我们可以大致定义它的性能成绩：

看起来，MOR 和 COW 是两个极端，虽然 Paimon 的 MOR 在大部分情况下都够用了，比如 Batch ETL，但是在一些需要高性能查询分析的场景，是存在一些不足的。

有没有一种模式能让读取和写入折中，都有比较好的性能？



06 Deletion Vectors

在向量化计算中，有一种结构是 Select Vectors，代表哪一行需要选中，哪一行被删掉了。它用作在向量化计算里的过滤，过滤是最基本的 SQL 算子，而 Select Vectors 的方式结合向量化计算，甚至 SIMD (Single Instruction Multiple Data) 时，对性能的影响并不大。

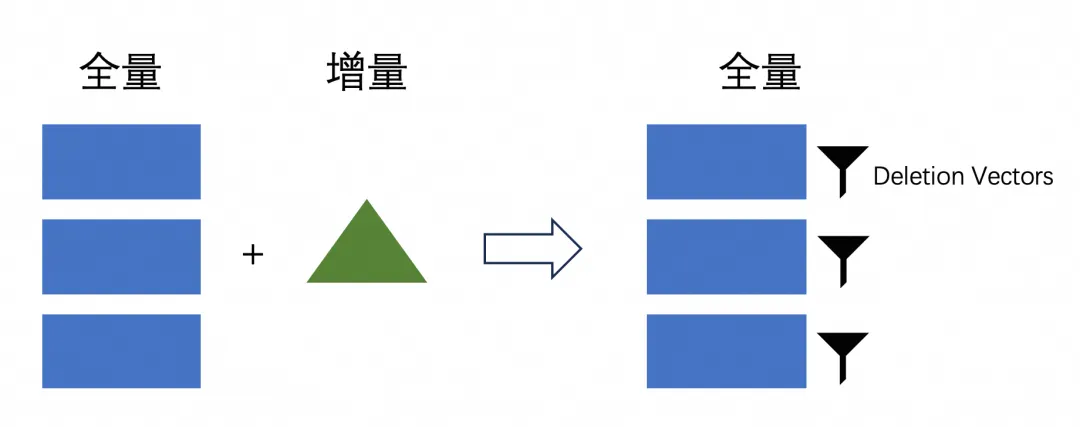

同样到 Paimon 中，我们能否在写入时产出这样一个类似的 Vectors，代表文件里面哪些数据被删掉了，这样在读取时直接过滤掉不需要的行，这样就相当于合并完成了，也不会影响读的性能。



一个简单的例子如下：





删除数据直接标记到 Delete 文件即可，Upsert 更新数据其实就是先删除再新增的方式。

我们来看这种模式的读取和写入：

写入时查询并标记？具体好像有点难？这在 Paimon 里并不难，因为 Paimon 已经是 LSM 的组织，而 LSM 最初应用最多的就是点查，这意味着可以利用 Paimon LSM 点查的能力，快速找到需要删除的文件及其删除的行号。



数据在写入时会去 Lookup LSM Tree，产出对应的 Deletion File，这样在读取时就直接过滤掉被删除的数据。熟悉 Paimon 的同学，应该可以想到，这个 Lookup 机制和 Changelog-Producer Lookup 是同一套底层机制，这也是 Paimon 定位实时数据湖长久来积累的能力。

每一个 bucket 会产出对应的一个 Deletion File，文件的结构如下：





对应每个文件，将它的 Deletion Vector 通过 Bitmap 的方式保存，一个 Bucket 一个 Deletion 文件可以尽可能避免Deletion 文件造成小文件太多的问题。

针对每个 Bitmap，选用了 RoaringBitmap 结构。在 Paimon 前，Apache Iceberg 和 Delta 已选用此结构作为批量删除的查询加速：

有了 Deletion Vectors 模式后，我们可以大致定义此模式的性能成绩：

07 性能测试

测试环境

数据规模

如上 orders 表结构，Datagen 生成 5 亿条，主键范围 1 ~ 10亿，bucket = 8，写入完毕后单 bucket 大概 40+ 个文件，5 GB 大小（使用 Flink SQL 写）。

写入性能

查询性能

不开启 DV：



08 总结

Paimon 的 Deletion Vectors 模式可以让你在不损失太大写入性能的同时，获得极大的读取性能提升，你可以根据业务来决定哪些表值得此模式。后续，StarRocks 读取 Paimon 的 Deletion Vectors 优化也在路上，相信会有更强悍的性能体验。

Paimon 持续增强实时数据湖的能力，以数据湖格式来支撑分钟级大数据全场景的支持，包括：批计算、流计算、OLAP 计算
